ESC для бесколлекторных моторов

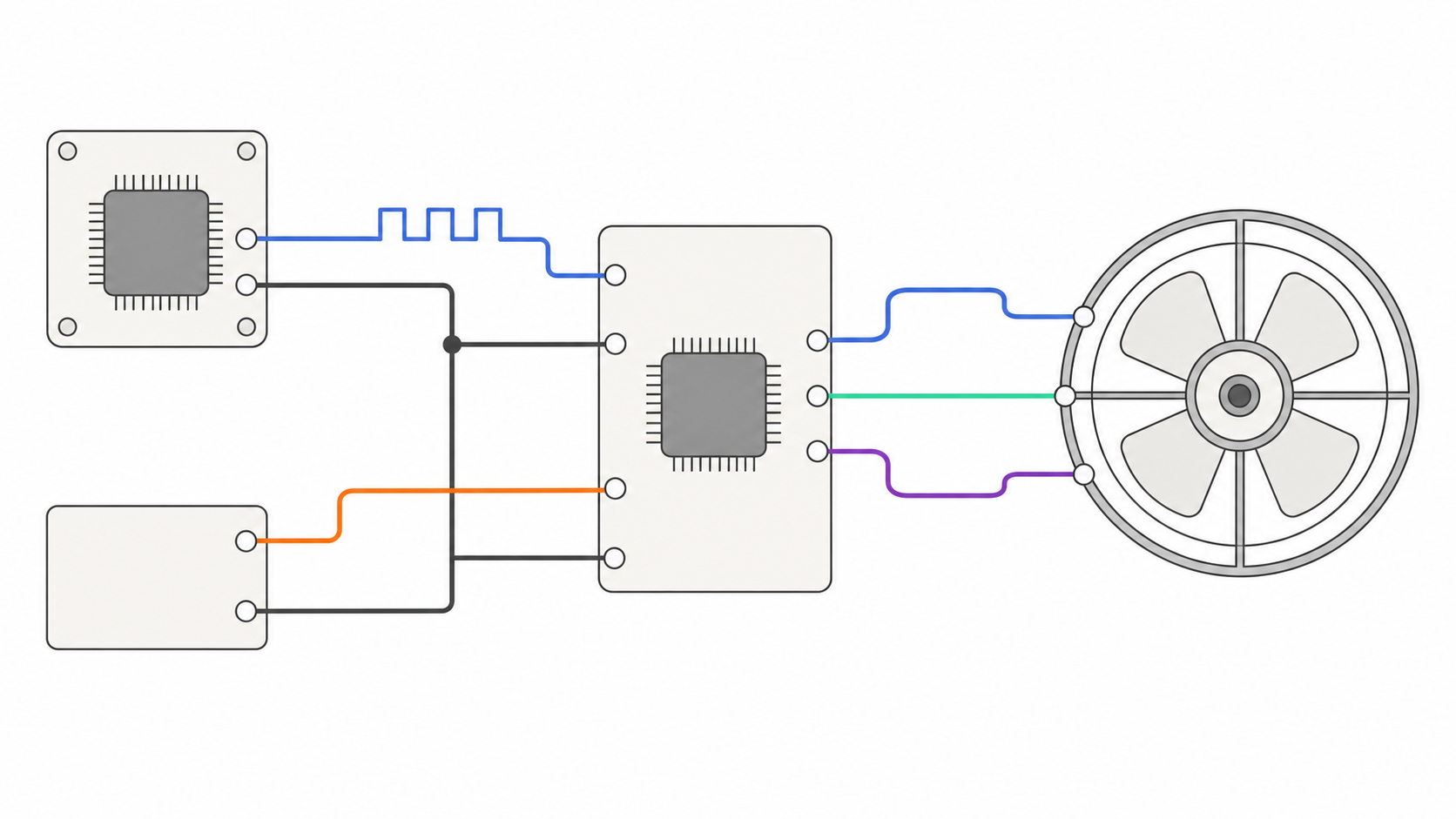

Батарея, отдельная команда контроллера, ESC и ровно три фазы, которые оканчиваются на условном защищённом моторном узле, а не питают его кожух

У бесколлекторного двигателя нет механического узла, который сам переключает ток между обмотками. Эту работу выполняет электронный регулятор скорости — ESC. Он получает энергию от батареи, команду от контроллера и в нужной последовательности переключает три фазы мотора.

Снаружи задача выглядит простой: два силовых провода с одной стороны, три фазных — с другой, ещё один разъём управления. Но ошибка в выбранном протоколе, напряжении, токе или порядке запуска может неожиданно раскрутить нагрузку или повредить силовой каскад. Поэтому ESC подключают не по цветам случайного модуля, а по документации конкретных мотора, регулятора и контроллера.

Коротко

Базовая топология такова: батарея → ESC → ровно три фазы BLDC-мотора. От контроллера к ESC идёт отдельный маломощный интерфейс команды и, для обычного неразвязанного входа, опорный провод. Протоколы различаются: pulse-width команда, OneShot, DShot и CAN не взаимозаменяемы автоматически. Для первого теста пропеллер или другой опасный рабочий орган снимают, мотор закрепляют, а команду начинают с безопасного минимума.

Зачем это нужно

Три обмотки BLDC должны включаться согласованно с положением ротора. Если переключить их не вовремя, мотор будет дёргаться, греться или потеряет синхронизацию. Микроконтроллер полётного контроллера или робота может вычислить желаемую тягу либо скорость, но его GPIO не формируют фазный ток. Между логикой и мотором нужен трёхфазный силовой инвертор с алгоритмом коммутации.

ESC объединяет несколько функций:

принимает команду требуемого режима;
оценивает или получает положение ротора;
управляет шестью силовыми ключами трёх полумостов;
изменяет среднее воздействие на фазы;
контролирует часть аварийных состояний;
у некоторых моделей передаёт телеметрию или питает внешнюю логику через BEC.

Последние две возможности не универсальны. Если на разъёме есть третий провод, нельзя автоматически считать его питанием или телеметрией: назначение проверяют по pinout.

Примеры устройств

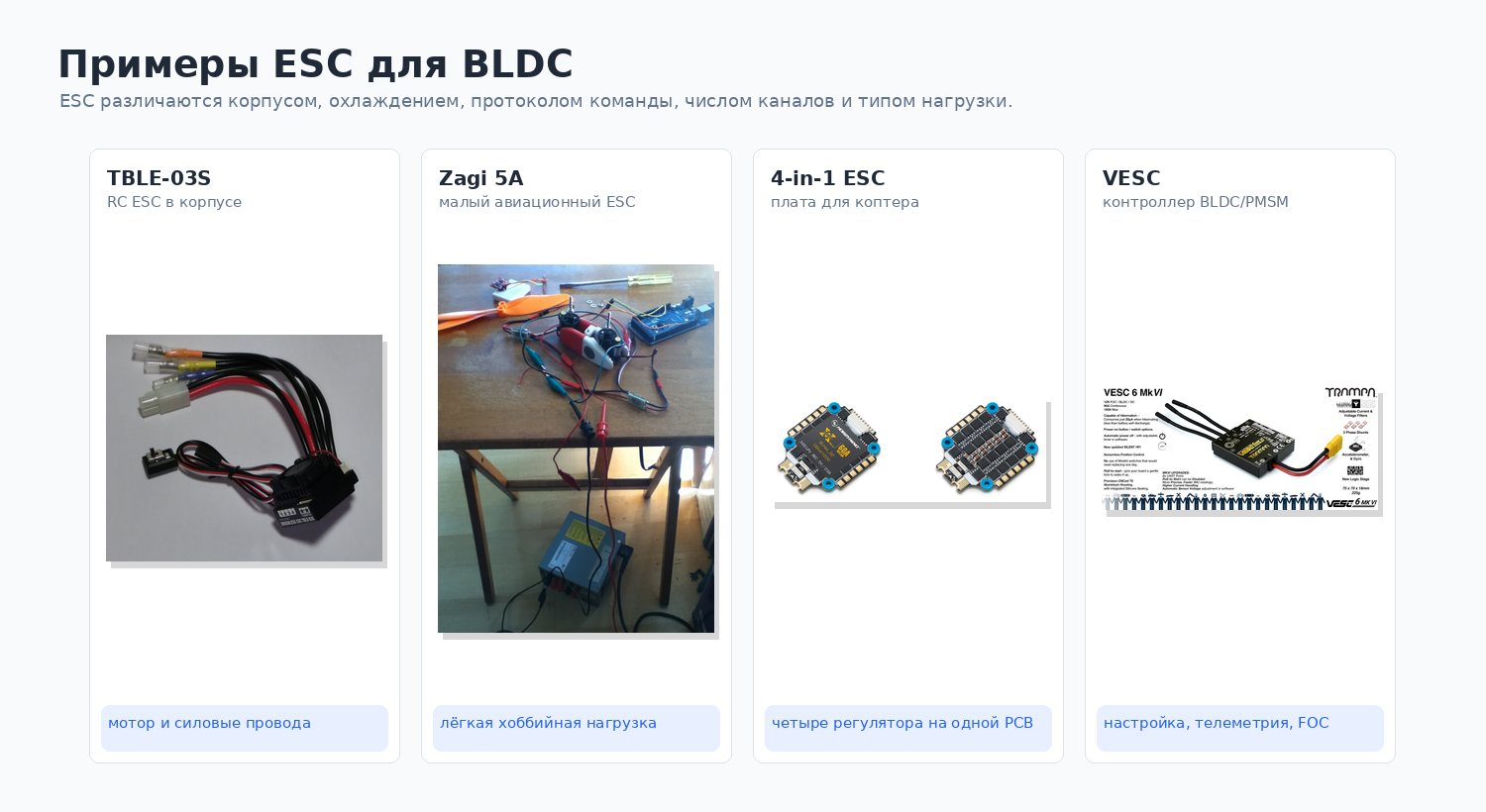

Примеры реальных ESC для бесколлекторных моторов

ESC бывают очень разными: маленький авиационный регулятор в термоусадке, автомобильный ESC в корпусе, 4-in-1 плата для квадрокоптера или настраиваемый VESC-контроллер. Общее у них одно: они не пропускают командный сигнал прямо в мотор, а сами формируют три фазных тока.

Устройство	Где встречается	Что сравнить перед подключением
TBLE-03S	RC-модели и приводы с отдельным корпусом	силовые провода, разъём команды, охлаждение и режимы торможения
Zagi 5A ESC	лёгкие хоббийные моторы	допустимые напряжение/ток и порядок безопасного запуска
4-in-1 ESC	FPV-коптеры и компактные сборки	четыре регулятора на одной плате, протокол команды и охлаждение потоком воздуха
VESC	роботы, электротранспорт и настраиваемые BLDC/PMSM-приводы	параметры firmware, телеметрия, FOC, датчики и CAN/UART-настройки

Поэтому в статье дальше отдельно разделяются силовые фазы, питание батареи и командный интерфейс. У разных ESC похожие провода могут иметь разное назначение.

Главная идея

У ESC есть два принципиально разных входа:

батарея -- DC power --> ESC -- phase A, B, C --> BLDC
контроллер -- command/reference --> ESC

Силовой ток идёт от батареи через ключи ESC и мотор, а не через контроллер. Командный провод сообщает желаемый режим, но не является одной из фаз. Между ESC и типичным трёхфазным мотором должно быть ровно три фазных соединения. Их нельзя называть постоянными «плюсом», «минусом» и «сигналом»: при работе состояния фаз постоянно меняются.

Что находится внутри ESC

Узел	Назначение	Что зависит от модели
три полумоста	соединяют фазы с DC-шиной в нужной последовательности	ключи, допустимые напряжение и ток, частота переключения
драйверы затворов	быстро включают и выключают силовые ключи	dead time, напряжение затвора, защита от сквозного тока
контроллер коммутации	выбирает состояния фаз	six-step, синусоидальное управление, FOC
оценка положения	определяет момент следующего переключения	датчики Холла, противо-ЭДС, наблюдатель
вход команды	принимает требуемый режим	pulse-width, OneShot, DShot, CAN и другие интерфейсы
измерения и защиты	следят за током, напряжением и температурой	пороги, задержки, восстановление, телеметрия
BEC, если установлен	формирует питание для внешней электроники	напряжение, допустимый ток, изоляция, наличие вообще

Название ESC не говорит, какой алгоритм находится внутри. Microchip описывает шестишаговое управление как один из подходов; существуют также синусоидальная коммутация и FOC. Даже два регулятора с одинаковым числом фаз могут требовать разные моторы, датчики и настройки.

Как возникает вращающееся поле

В распространённом six-step режиме электрический оборот делится на шесть состояний. В каждом состоянии ток проходит через выбранные фазы, а третья может использоваться для наблюдения противо-ЭДС. Затем ESC переходит к следующему состоянию, и результирующее поле статора поворачивается.

Момент перехода можно получить двумя основными способами:

Способ	Откуда берётся положение	Особенность запуска
sensored	от датчиков Холла или другого датчика ротора	положение доступно и на нулевой скорости, если интерфейс исправен
sensorless	из напряжений/противо-ЭДС фаз и модели	на остановленном моторе противо-ЭДС нет, нужен специальный открытый запуск

Sensorless ESC сначала создаёт заранее определённую последовательность и пытается разогнать ротор до скорости, на которой оценка становится надёжной. Слишком большая нагрузка, неправильные параметры или резкая команда могут вызвать stutter и потерю синхронизации. Это не обязательно означает неисправность мотора: нужно проверить совместимость и настройку запуска.

Три фазных провода

Фазы подключают только к трём выходам ESC. Цвета не являются международной распиновкой. В произвольной трёхфазной sensorless-системе перестановка любых двух фаз обычно меняет направление вращения; Betaflight также описывает программный реверс для поддерживаемых ESC. Но изменение выполняют только при полностью отключённой батарее и после проверки инструкции.

У sensored-мотора дополнительно присутствует разъём датчиков. Его нельзя путать с фазными проводами. Порядок Hall-сигналов должен согласовываться с фазами и алгоритмом ESC; случайная перестановка может привести к большому току и неправильной коммутации.

Никаких переключений под питанием

Не переставляйте фазы и не подключайте мотор при заряженной силовой шине. Отключите батарею, дождитесь разряда конденсаторов и только затем меняйте проводку.

Командный интерфейс не универсален

В хоббийных системах словом PWM нередко называют периодический импульс, где команда закодирована длительностью. Это не означает, что контроллер напрямую подаёт силовой PWM на фазу. ESC сам формирует переключение ключей.

Интерфейс	Как передаётся команда	Что обязательно проверить
обычная pulse-width команда	длительность импульса в периодическом кадре	допустимый диапазон и частоту, необходимость калибровки
OneShot / OneShot125	импульсная команда с другой шкалой и временной организацией	поддержку обеими сторонами и настройку контроллера
DShot	цифровой пакет, сформированный таймером; есть контрольная сумма	поддерживаемую скорость, вывод, firmware ESC и телеметрию
CAN и другие шины	адресованные сообщения по определённому профилю	физический уровень, терминацию, bitrate и совместимость протокола

ArduPilot предупреждает, что калибровка диапазона зависит от типа ESC. Традиционный pulse-width регулятор может требовать обучения минимуму и максимуму, а DShot и CAN обычно не требуют такой процедуры. Универсальная последовательность «включить на максимуме, дождаться звука» опасна: некоторые устройства её не поддерживают или интерпретируют иначе.

Логический уровень и общая опора тоже важны. Если вход не изолирован, сигнал оценивается относительно GND ESC. При длинном или шумном проводе силовые токи могут искажать опорный уровень. Конкретная схема разъёма, допустимое напряжение входа и необходимость общего провода должны быть указаны производителем.

Выбор ESC как части системы

Параметр	Почему важен	Как проверять
напряжение батареи	определяет максимальное напряжение DC-шины и выбросы	по min/max ESC и полностью заряженной батарее
непрерывный ток	задаёт установившийся тепловой режим	с учётом охлаждения, корпуса и окружающей температуры
пиковый ток	возникает на старте, разгоне и при заклинивании	по длительности и повторяемости из datasheet
тип мотора и алгоритм	влияет на коммутацию и запуск	BLDC/PMSM, sensored/sensorless, число полюсов и firmware
протокол команды	определяет совместимость с контроллером	по списку поддерживаемых режимов обеих сторон
охлаждение	ограничивает достижимый ток	по потоку воздуха, монтажу и температурному тесту
механическая нагрузка	определяет требуемый момент и энергию	по пропеллеру, колесу, насосу или передаче в рабочей точке

Надпись «ампер» на корпусе не заменяет условия измерения. Воздушный ESC может рассчитывать на поток от пропеллера и перегреться внутри закрытого робота. Пиковый рейтинг не равен длительному. Защита по температуре или току — последний рубеж, а не разрешение работать на границе.

Регенеративный режим тоже зависит от устройства. Быстро тормозящий мотор способен вернуть энергию в DC-шину. Не каждый ESC и не каждый источник умеет её принимать. Для привода колеса или маховика поведение торможения изучают по документации, а напряжение шины проверяют осциллографом на безопасном стенде.

Безопасный первый запуск

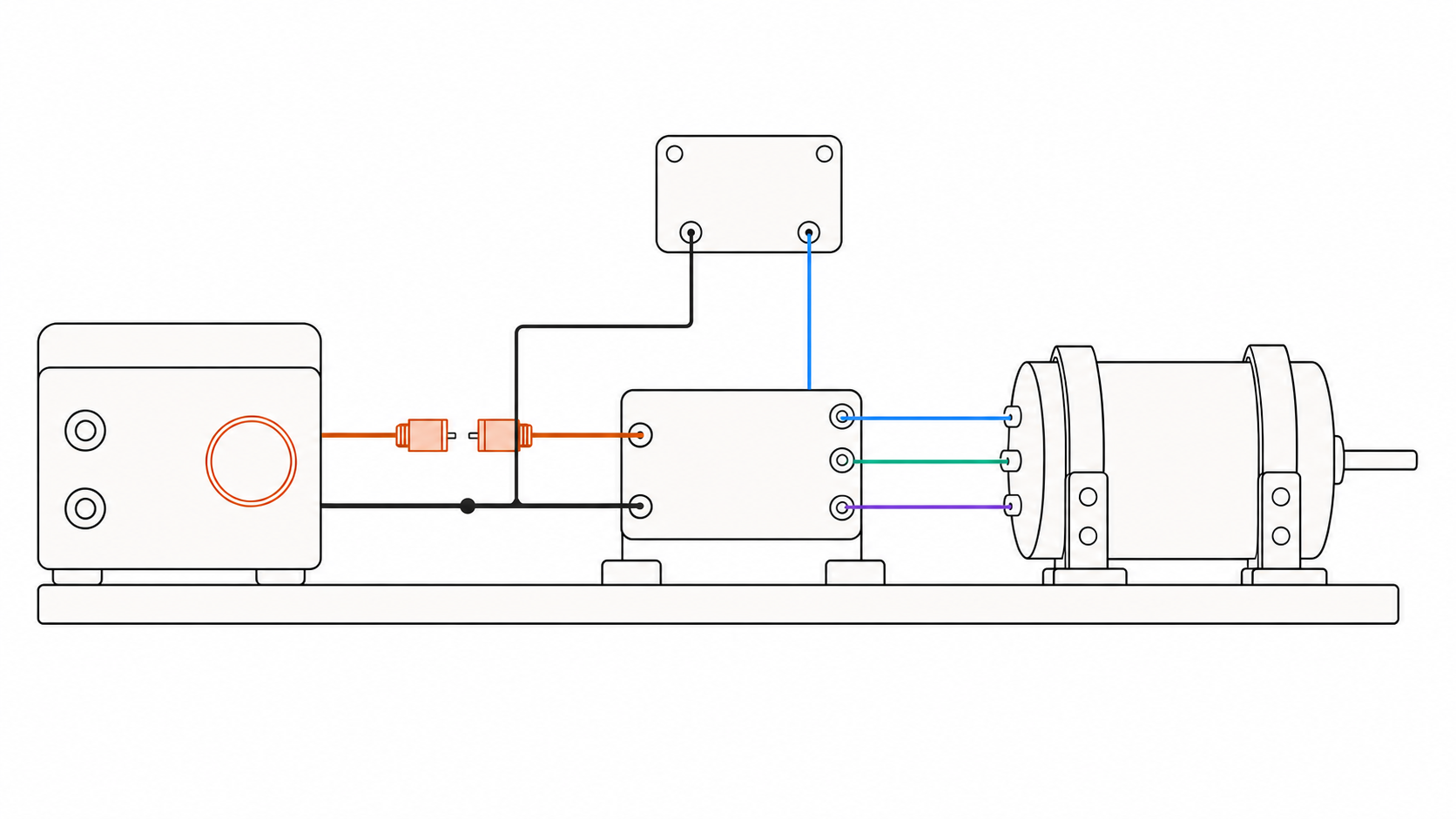

Предпусковой стенд: мотор закреплён, вал свободен, а оранжевый силовой разъём намеренно разомкнут до завершения проверки

Betaflight многократно требует снимать пропеллеры перед проверкой моторов. Для наземного робота действует тот же принцип: колесо поднять над поверхностью или снять, зубчатую передачу разъединить, режущий или захватывающий рабочий орган демонтировать. Один программный «ноль» не считается механической защитой.

Последовательность стендового теста:

Отключить батарею и снять опасную нагрузку с вала.
Надёжно закрепить мотор, ESC и провода; предусмотреть быстрое физическое отключение.
Проверить полярность DC-входа и отсутствие короткого замыкания на обесточенной схеме.
Соединить три фазы и отдельный командный интерфейс по документации.
Выбрать в контроллере протокол, который явно поддерживает ESC.
Установить минимальную команду и заблокировать случайное автоматическое включение.
Подать силовое питание через подходящее ограничение тока или защитное устройство.
Медленно повысить команду до устойчивого вращения, наблюдая ток, звук и температуру.
Отключить питание, затем при необходимости изменить направление разрешённым способом.

Низкоскоростное подёргивание sensorless-мотора может быть признаком неустойчивого захвата положения, но продолжать повышать команду вслепую нельзя. Сначала снимают питание и проверяют фазные соединения, совместимость мотора, параметры запуска и отсутствие механического заедания.

Пример: привод колеса мобильного робота

Для колеса важны плавный старт, реверс и торможение. Авиационный ESC может быть рассчитан только на одно направление и на охлаждение воздушным потоком. Даже если он вращает мотор на столе, это не делает его подходящим для закрытого редукторного привода.

В спецификации системы фиксируют: напряжение полностью заряженной батареи, пусковой и рабочий ток, двунаправленный режим, допустимую скорость изменения команды, охлаждение и поведение при потере сигнала. Энкодер колеса измеряет результат движения; ESC выполняет коммутацию. Если колесо заклинило, программа должна остановить команду по сочетанию тока, скорости и времени, а не ждать теплового отключения.

Пример: вентилятор робота

Вентилятор — инерционная нагрузка. Для первого запуска крыльчатку снимают или используют мотор с безопасным учебным диском; затем проверяют голый вал. После подтверждения направления и устойчивости нагрузку устанавливают в защитном кожухе. ESC выбирают по рабочей точке вентилятора, а не по холостому мотору: ток и температура с крыльчаткой будут другими.

Типовые симптомы

Симптом	Возможные причины	Следующая безопасная проверка
ESC не вооружается	неверный минимум, протокол, порядок включения	снять силовое питание и сверить процедуру конкретной модели
мотор дёргается	sensorless startup, плохой контакт фазы, перегрузка	проверить три соединения и голый вал при малой команде
направление неверно	порядок фаз или программная настройка	обесточить и применить один разрешённый способ реверса
контроллер перезапускается	просадка DC-шины, плохая земля, BEC перегружен	измерить питание контроллера и ESC относительно общей точки
ESC быстро греется	ток/напряжение/охлаждение не соответствуют режиму	прекратить тест, измерить рабочий ток и пересмотреть тепловой режим
DShot не работает	несовместимый firmware, вывод или скорость	сверить поддержку ESC и конфигурацию таймера контроллера

Практика

Задание 1. Паспорт совместимости

Для выбранных батареи, ESC, мотора и контроллера составьте таблицу напряжений, токов, типа коммутации, протокола команды, направления, торможения и охлаждения. Каждое значение свяжи со страницей официальной документации.

Задание 2. Карта проводов

Нарисуйте отдельно DC-вход, три фазных провода и командный разъём. Для каждого контакта укажите источник сведений. Не используйте цвет из фотографии как единственное доказательство назначения.

Задание 3. План первого запуска

Подготовьте checklist для безопасного стенда: снятая нагрузка, закрепление, ограничение тока, минимальная команда, аварийное отключение, измерение температуры и критерии немедленной остановки. Готовые численные пороги не подставляй.

Задание 4. Сравнение протоколов

Сравните два совместимых с твоим контроллером интерфейса ESC. Определите, нужна ли калибровка, как выявляется ошибка передачи и какие ограничения есть у выводов/таймеров. Не объявляй один интерфейс лучшим без условий применения.

Проверьте себя

Почему BLDC-мотору нужна электронная коммутация?
Какие два независимых входных пути есть у ESC?
Почему между обычным трёхфазным ESC и мотором должно быть ровно три фазных провода?
Чем sensorless-запуск отличается от sensored-запуска?
Почему DShot нельзя считать обычной pulse-width командой?
Для каких ESC может понадобиться калибровка диапазона и почему это зависит от устройства?
Что необходимо сделать с пропеллером или колесом перед стендовым тестом?
Почему непрерывный и пиковый ток ESC нельзя считать одним рейтингом?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

формулируете основную мысль своими словами;
называете важные условия, ограничения или меры безопасности;
для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

ESC — электронный регулятор, который по команде управляет силовыми ключами мотора.
BLDC — бесщёточный двигатель постоянного тока с электронной коммутацией.
Фаза — одна из трёх управляемых обмоток распространённого BLDC-мотора.
Трёхфазный инвертор — шесть ключей, объединённых в три полумоста.
Коммутация — выбор состояния фаз в зависимости от положения ротора.
Sensored — управление с внешними датчиками положения.
Sensorless — управление с оценкой положения по электрическим сигналам мотора.
Противо-ЭДС — напряжение, возникающее в обмотке при движении ротора.
DShot — цифровой пакетный протокол команды ESC.
BEC — встроенный преобразователь питания внешней электроники, если он есть в ESC.
Arming — переход ESC в состояние, где команда может запустить мотор.
Desynchronization — потеря согласования коммутации с фактическим движением ротора.

Связанные темы

Зачем нужен драйвер — разделение логики и силовой энергии.
H-мост — базовый силовой узел, из которого строятся полумосты и мосты.
PWM-управление — импульсное управление без смешения силового PWM и протокола команды.
Драйверы коллекторных моторов — двухклеммный DC-привод и его токовые рейтинги.
Драйверы шаговых двигателей — две фазы, STEP/DIR и current regulation.
Защита и отладка силовой части — проверка питания и первый запуск с ограничением тока.
