Бесколлекторные двигатели

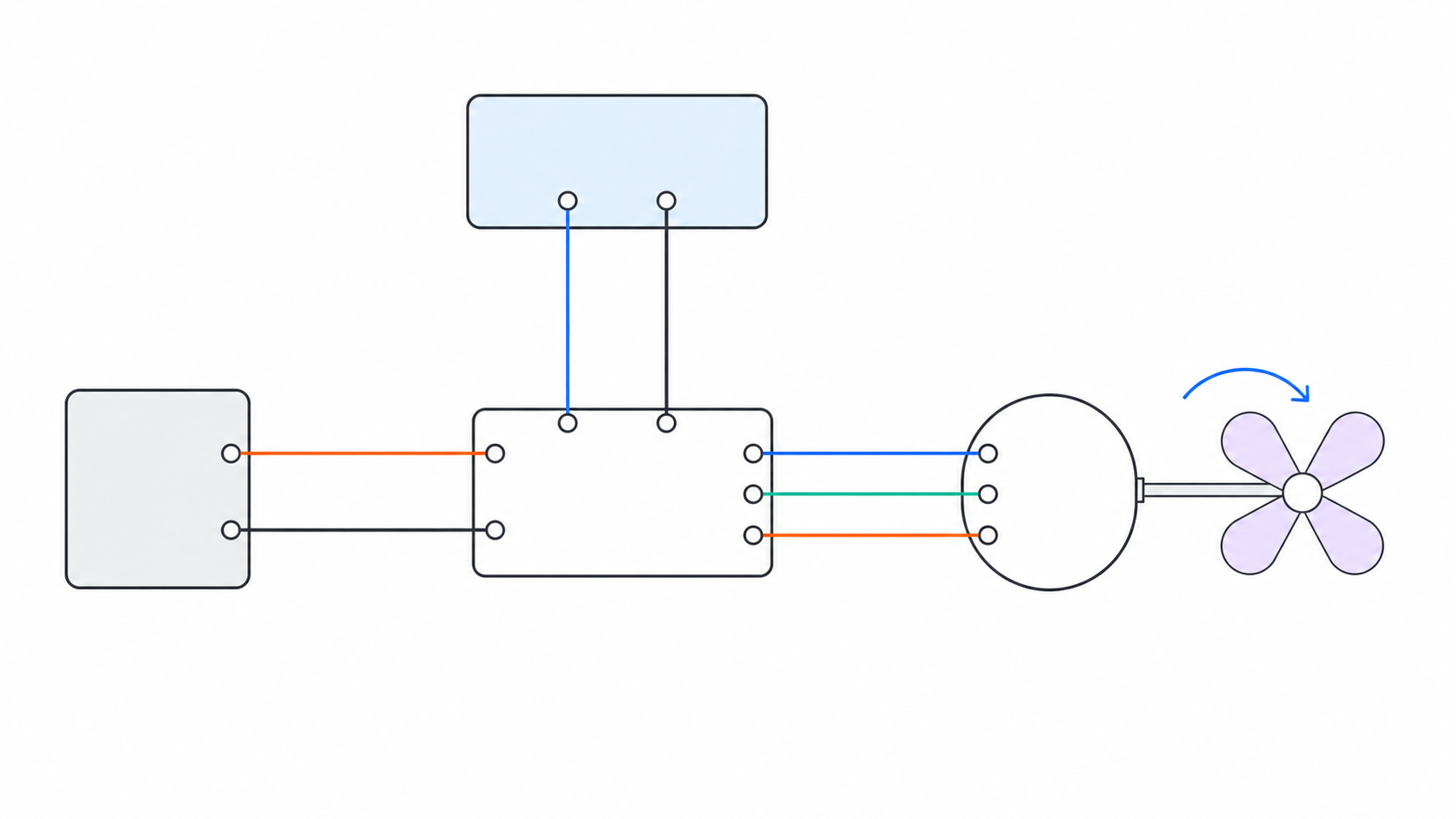

Прямоугольники на рисунке — условные аккумулятор, управляющий контроллер и электронный регулятор. Две силовые линии входят в регулятор, а к мотору выходят ровно три фазные линии. Сигнальный и силовой обратные пути разрешаются внутри конкретного регулятора по его документации; иллюстрация не утверждает, что все отрицательные проводники обязательно соединяют внешней перемычкой.

У бесколлекторного двигателя нет щёток, которые механически переключают ток. Эту работу выполняет электронный контроллер, или регулятор. Он по очереди подключает фазы статора так, чтобы вращающееся магнитное поле тянуло за собой ротор с постоянными магнитами.

Коротко

BLDC — синхронный двигатель с постоянными магнитами и электронной коммутацией. У распространённого трёхфазного мотора регулятор управляет тремя фазами через силовой инвертор. Чтобы переключать фазы вовремя, он получает положение ротора от датчиков либо оценивает его по токам и напряжениям мотора. Сам мотор нельзя подключить к аккумулятору как обычную двухпроводную нагрузку.

Зачем это нужно

BLDC-приводы применяют там, где нужны высокая скорость, продолжительная работа, компактная мощность или отсутствие изнашиваемой щёточной пары: в вентиляторах, насосах, колёсных приводах, станочных шпинделях и летательных аппаратах. Но слово «бесколлекторный» не делает двигатель автоматически подходящим для любой задачи.

Для рабочего привода должны совпасть:

• электрические параметры мотора, регулятора и источника;
• способ определения положения ротора;
• допустимые фазный и шинный токи;
• механическая нагрузка и рабочая скорость;
• охлаждение мотора и силовой электроники;
• алгоритм запуска, остановки и реакции на потерю синхронизации.

Ошибка в одном пункте проявляется в другом. Слишком тяжёлый пропеллер увеличивает ток и нагрев; неверная коммутация вызывает рывки; sensorless-регулятор может плохо запускаться под нагрузкой; слабый источник просаживает напряжение и перезапускает электронику.

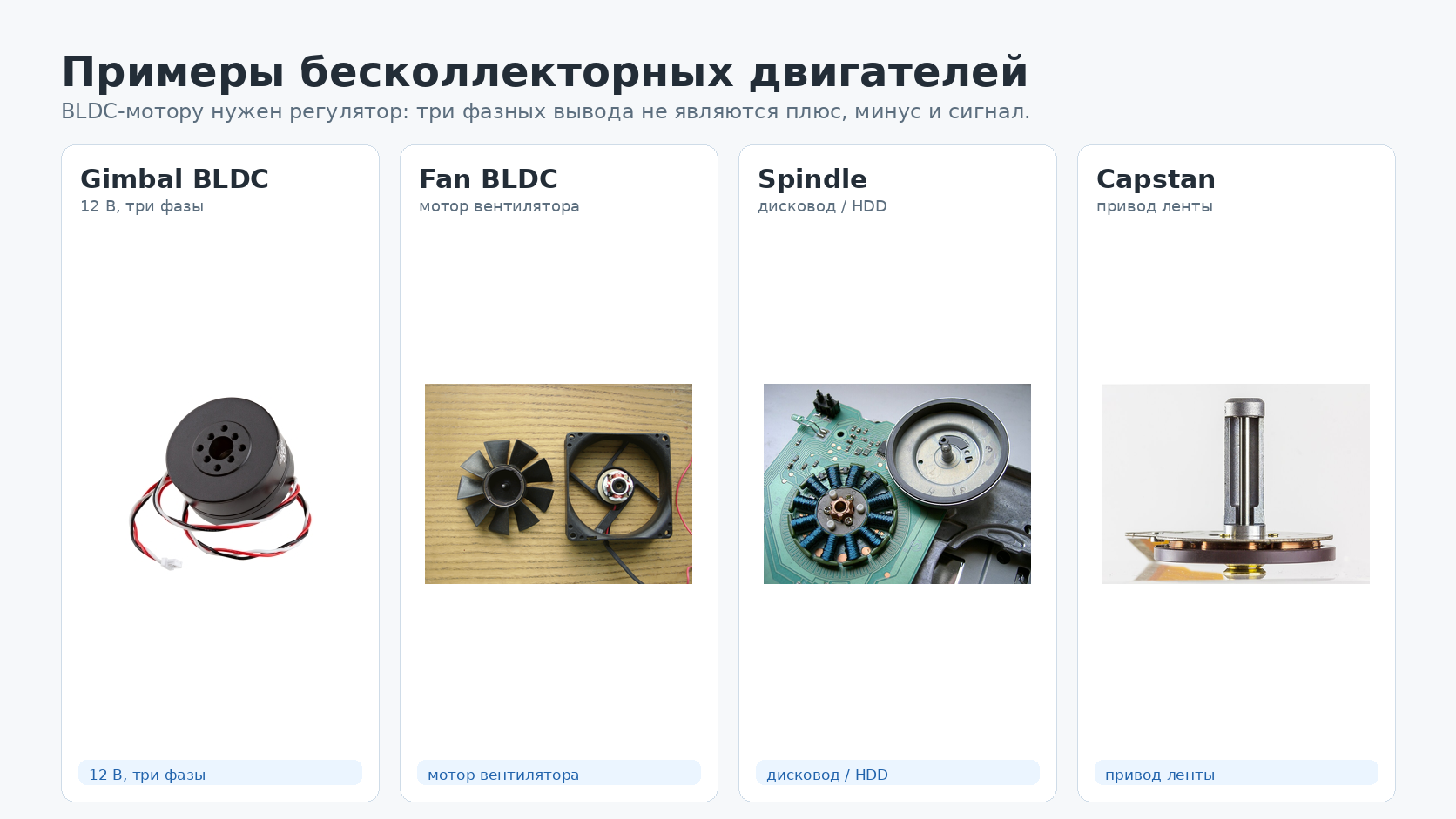

Примеры устройств

Устройство	Где встречается	Что видно снаружи	Что сравнить перед выбором
Gimbal BLDC	подвес камеры, точный поворот	плоский мотор, три фазных провода, иногда энкодер	нужен ли датчик положения и какой регулятор подходит
Fan BLDC	вентилятор, охлаждение	мотор часто встроен в корпус вентилятора	питание, скорость и встроенная электроника
Spindle BLDC	дисковод, накопитель, быстрый привод	плоский ротор и несколько фазных выводов	запуск, скорость и способ коммутации
Capstan BLDC	лентопротяжный механизм	компактный мотор точного вращения	стабильность скорости и обратная связь

Главный вопрос: где выполняется коммутация и откуда регулятор узнаёт положение ротора? В отличие от коллекторного мотора, BLDC нельзя просто подключить двумя проводами к батарее.

Главная идея

Ротор BLDC-мотора несёт постоянные магниты, а обмотки находятся на статоре. Регулятор создаёт магнитное поле статора и поворачивает его вслед за ротором. Ротор остаётся синхронным с полем, пока выбранный режим, нагрузка и ток позволяют сохранять управление.

команда скорости или момента
            |
            v
контроллер -> трёхфазный инвертор -> обмотки статора -> магнитное поле -> ротор
      ^                                                           |
      |--------------- оценка положения ротора -------------------|

В простом шестишаговом управлении электрический оборот делится на шесть секторов. Обычно в каждом секторе одна фаза связана с положительной шиной, вторая — с отрицательной, а третья не возбуждается тем же способом и может использоваться для наблюдения противо-ЭДС. Конкретные состояния и направление зависят от порядка фаз и таблицы регулятора.

Узел	Что делает	Чего не делает сам по себе
BLDC-мотор	превращает согласованное трёхфазное возбуждение во вращение	не определяет порядок переключения внешних ключей
инвертор	подключает фазы к шине питания силовыми ключами	не знает положения ротора без алгоритма и измерений
контроллер	рассчитывает коммутацию, ШИМ и защиты	не должен проводить фазный ток через GPIO
датчики или наблюдатель	дают положение либо его оценку	не заменяют ограничения тока и температуры

Три фазы и электронная коммутация

Трёхфазный мост состоит из трёх полумостов — по одному на фазу. Контроллер не просто подаёт «плюс» по очереди на три провода. Он управляет направлением токов, рециркуляцией и длительностью состояний. Поэтому цвета трёх проводов не означают постоянные +, − и сигнал: каждый провод является фазным выводом.

Порядок двух фаз определяет направление вращения. У многих систем направление можно изменить настройкой регулятора либо перестановкой двух фазных проводов, но конкретный способ проверяют по документации: регулятор может использовать датчики положения, идентификацию мотора или закрытый разъём.

Существуют разные алгоритмы управления:

Подход	Основной принцип	Особенность
шестишаговая коммутация	шесть дискретных состояний за электрический оборот	относительно проста, возможна пульсация момента
синусоидальное управление	фазные токи приближены к синусоидальным	более плавное поле, требует другого расчёта
векторное управление, FOC	ток раскладывается относительно поля ротора	точнее управляет моментом, сложнее измерения и настройка

BLDC часто связывают с шестишаговой трапецеидальной коммутацией, а PMSM — с синусоидальной, но граница терминов и возможности конкретного привода зависят от конструкции и документации. Нельзя выбирать режим только по форме корпуса.

Как регулятор узнаёт положение ротора

Переключить фазы в правильный момент можно по датчикам либо по электрическим измерениям.

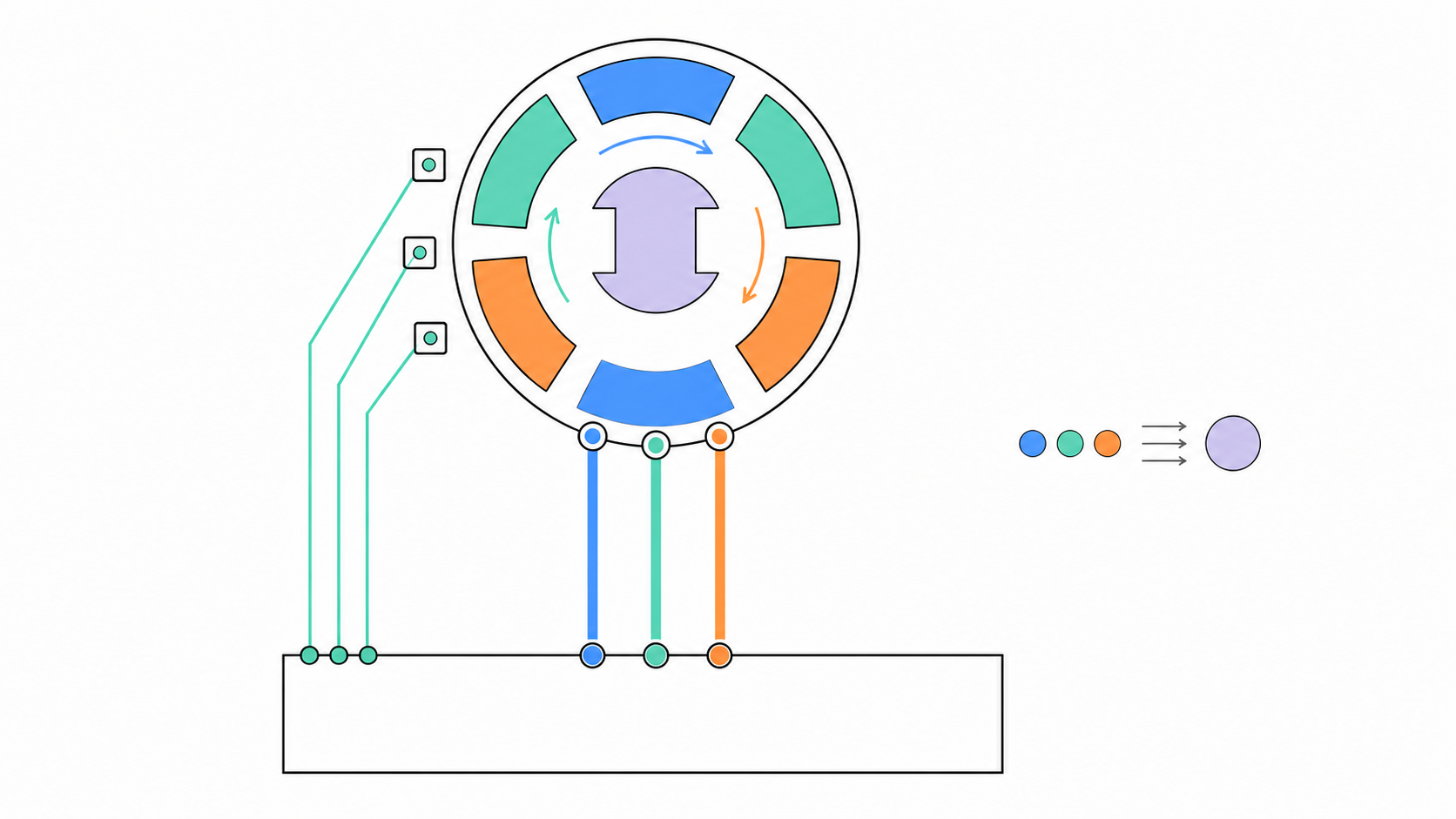

В центре показаны шесть условных секторов статора как три противоположные цветовые пары. Это геометрическая модель, а не точный разрез конкретного мотора. Три толстые вертикальные линии непрерывно соединяют силовой контроллер с тремя фазными клеммами. Слева три условных датчика Холла передают обратную связь по отдельным тонким линиям. Справа изолированная от проводки виньетка показывает функциональную цепочку sensorless-оценки: три цветные точки означают выборки фазных величин, серые стрелки — обработку, фиолетовый круг — оценённое состояние ротора. Виньетка не является внешним жгутом и не изображает точную временную диаграмму.

Датчиковая коммутация

Датчики Холла формируют состояния, по которым контроллер определяет сектор положения ротора. Такой привод может уверенно знать положение ещё до разгона и подходит для запуска под нагрузкой. Однако нужны датчики, дополнительные соединения и правильное соответствие сигналов порядку фаз.

Бездатчиковая коммутация

Sensorless-алгоритм оценивает положение по электрическому поведению мотора. Для распространённого шестишагового метода наблюдают противо-ЭДС неактивной фазы и момент её пересечения опорного уровня. На малой скорости противо-ЭДС мала, поэтому запуск обычно начинается с известной последовательности открытого контура, а затем алгоритм переходит к наблюдению.

Sensorless не означает «без обратной связи»

Физического датчика положения может не быть, но контроллер всё равно измеряет напряжения или токи и строит оценку. Качество этой оценки зависит от скорости, нагрузки, шумов, параметров мотора и алгоритма.

Резкий скачок нагрузки способен нарушить sensorless-коммутацию. Поэтому система должна обнаруживать неудачный запуск или потерю синхронизации, ограничивать число повторов и безопасно отключать силовую часть.

Что означает KV

В характеристиках скоростных BLDC-моторов часто указывают KV в об/мин на вольт. Это постоянная скорости, связывающая скорость с наведённым напряжением в идеализированной модели:

n ≈ KV × U_индуцированное

Она помогает приблизительно оценить скорость без нагрузки, но не является готовой скоростью под пропеллером и не говорит, какой ток безопасен. Реальные обороты ниже из-за падений напряжения, нагрузки, потерь и ограничений регулятора.

Постоянная момента kM связывает момент и ток:

M ≈ kM × I

В согласованных единицах постоянные скорости и момента связаны обратно, но их числовые значения нельзя просто сравнить без преобразования единиц. Высокое KV не означает «больше момент». Оно обычно указывает на обмотку, рассчитанную на большее число оборотов на вольт и меньшую постоянную момента. Доступный момент всей установки определяется ещё током, геометрией, магнитной системой, охлаждением и допустимым режимом.

Параметр	Что позволяет оценить	Что из него нельзя узнать в одиночку
KV, об/мин/В	идеализированную скорость на единицу наведённого напряжения	допустимый ток и тягу выбранного пропеллера
допустимое напряжение	диапазон питания системы	безопасную нагрузку без карты токов
непрерывный ток	тепловой рабочий режим при заданном охлаждении	краткий аварийный пик
пиковый ток	кратковременную способность по условиям производителя	продолжительный режим
сопротивление фазы	часть электрической модели и потерь	полную динамику привода
рекомендуемая нагрузка	проверенное сочетание с мотором	пригодность другой нагрузки того же диаметра

ESC и силовой тракт

В модельных установках готовый регулятор часто называют ESC. Он принимает силовое питание, команду и, возможно, сигналы датчиков, а на выходе формирует фазные токи. «Ток ESC» на карточке товара недостаточен для выбора. Проверяют официальный datasheet или руководство:

• рабочий диапазон напряжения;
• непрерывный и кратковременный ток с указанными условиями охлаждения;
• поддерживаемый тип мотора и датчиков;
• способ команды и требуемая общая опора;
• алгоритм запуска, торможения и реверса;
• защиты по току, температуре, напряжению и потере сигнала;
• требования к конденсаторам, длине проводов и компоновке.

Фазный ток и ток батареи — разные величины, особенно при ШИМ и малой скорости. Поэтому нельзя считать, что показание амперметра в проводе аккумулятора всегда равно току каждой фазы. Пределы сравнивают в тех местах и режимах, которые задаёт изготовитель.

Нагрузка и нагрев

Механическая нагрузка определяет требуемый момент, а момент требует тока. Потери в обмотках растут примерно как I²R, силовые ключи тоже нагреваются, а магниты и изоляция имеют температурные пределы. Ток короткого разгона и ток длительного установившегося режима оценивают отдельно.

Для вентилятора или пропеллера особенно опасно выбирать нагрузку только по диаметру. Шаг, число лопастей, форма, плотность воздуха и скорость меняют момент. Проверенное сочетание мотор + напряжение + регулятор + винт берут из официальных данных производителя и подтверждают измерением тока, оборотов и температуры.

Испытание без пропеллера

При настройке регулятора, проверке направления и первого запуска снимите пропеллер или другую опасную вращающуюся нагрузку. Отключайте питание перед перестановкой фаз. Закрепляйте мотор: даже без пропеллера вал и корпус могут резко начать вращение.

Холостой прогон подтверждает коммутацию, но не тепловую пригодность. Испытание под нагрузкой проводят на защищённом стенде, с дистанционным отключением, измерением тока и постепенным увеличением команды. После каждого интервала оценивают температуру способом, разрешённым для конкретного мотора и регулятора.

Пример: привод вентилятора робота

Роботу нужен поток воздуха для охлаждения силового модуля. Выбран BLDC-мотор, четырёхлопастной ротор и sensorless-ESC. Последовательность проектирования может быть такой:

1. определить требуемый поток и допустимый шум;
2. выбрать подтверждённую производителем комбинацию мотора, ротора и напряжения;
3. проверить максимальный ток против непрерывных возможностей ESC и источника;
4. предусмотреть воздушный поток вокруг мотора и силовых ключей;
5. снять ротор и проверить запуск, направление и остановку;
6. установить защитный кожух и провести ступенчатое испытание под нагрузкой;
7. записать ток, напряжение, обороты, температуру и случаи неудачного запуска.

Если sensorless-регулятор дрожит и не разгоняет ротор, повышение команды не является универсальным решением. Сначала снимают опасную нагрузку и проверяют порядок фаз, параметры запуска, питание, соединения и совместимость двигателя с алгоритмом.

Что запомнить про BLDC

• Коммутацию выполняет электронный регулятор, поэтому трёхфазный мотор нельзя питать как двухпроводный DC-мотор.
• Три фазных вывода попеременно участвуют в создании вращающегося поля.
• Положение ротора получают от датчиков или оценивают по электрическим измерениям.
• Sensorless-запуск на малой скорости имеет ограничения, потому что противо-ЭДС ещё мала.
• KV — постоянная скорости, а не момент, мощность или безопасный ток.
• Мотор, ESC, источник, нагрузку и охлаждение проверяют как одну систему.
• Пропеллер снимают при настройке и первичной проверке направления.

Практика

Задание 1. Карта силовых соединений

Найдите официальный manual выбранного ESC. Нарисуйте отдельно вход питания, командный интерфейс, три фазных выхода и датчиковый разъём, если он есть. Отметьте, какие соединения запрещено менять под питанием.

Задание 2. Шесть состояний

Для учебной трёхфазной модели составьте таблицу из шести секторов: какая фаза связана с верхней шиной, какая — с нижней, какая остаётся для наблюдения. Используйте только таблицу из официального руководства выбранного алгоритма; готовую прошивку не пишите.

Задание 3. KV и нагрузка

Выберите два мотора одного семейства с разным KV. Сравните напряжение, допустимый ток, постоянную момента, массу и рекомендуемые нагрузки. Объясните, почему сравнение одного KV не выбирает лучший привод.

Задание 4. План стендового теста

Составьте план первого запуска без пропеллера, а затем испытания с защищённой нагрузкой. Укажите порядок подачи питания, начальную команду, измеряемые величины, продолжительность ступеней и критерии аварийной остановки.

Проверьте себя

• Почему BLDC требуется электронная коммутация?
• Чем три фазных вывода отличаются от +, − и сигнального провода?
• Что происходит в одном секторе шестишаговой коммутации?
• Какие преимущества при запуске дают датчики Холла?
• Почему sensorless-наблюдение сложнее на нулевой и малой скорости?
• Что означает KV и чего оно не означает?
• Почему фазный ток нельзя всегда приравнять к току аккумулятора?
• Какие проверки проводят до установки пропеллера?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• BLDC — бесщёточный двигатель постоянного тока с электронной коммутацией.
• Фаза — обмотка или электрическая ветвь статора, которой управляет инвертор.
• Инвертор — силовая схема из полумостов, формирующая токи фаз из шины постоянного напряжения.
• Электронная коммутация — переключение фаз силовыми ключами по положению ротора.
• ESC — электронный регулятор скорости, объединяющий управление и силовой трёхфазный каскад.
• Датчик Холла — магнитный датчик, по состояниям которого можно определить сектор ротора.
• Sensorless-управление — управление без отдельного датчика положения, использующее электрическую оценку.
• Противо-ЭДС — напряжение, индуцируемое вращающимся ротором в обмотках.
• Шестишаговая коммутация — последовательность из шести силовых состояний на электрический оборот.
• KV — постоянная скорости, обычно выраженная в оборотах в минуту на вольт.
• FOC — векторное управление током относительно магнитного поля ротора.

Связанные темы

• Коллекторные двигатели — привод с механической коммутацией и двумя клеммами.
• Шаговые двигатели — управление положением последовательным возбуждением фаз.
• Сервоприводы — привод со встроенным контуром положения.
• Мотор-редукторы — согласование скорости и момента механической передачей.
• Энкодеры — внешнее измерение движения и положения вала.
