Arduino
Arduino часто называют просто «платой», но точнее говорить о платформе: есть аппаратная плата, микроконтроллер, загрузчик, программное ядро, среда разработки и библиотеки. Для первых роботов это удобная точка входа: можно быстро подключить кнопку, датчик, сервопривод или драйвер моторов и сосредоточиться на логике устройства.
В этой статье конкретные характеристики относятся к Arduino Uno Rev3. У других плат Arduino могут быть другие напряжения, объём памяти, разъёмы и назначение выводов.

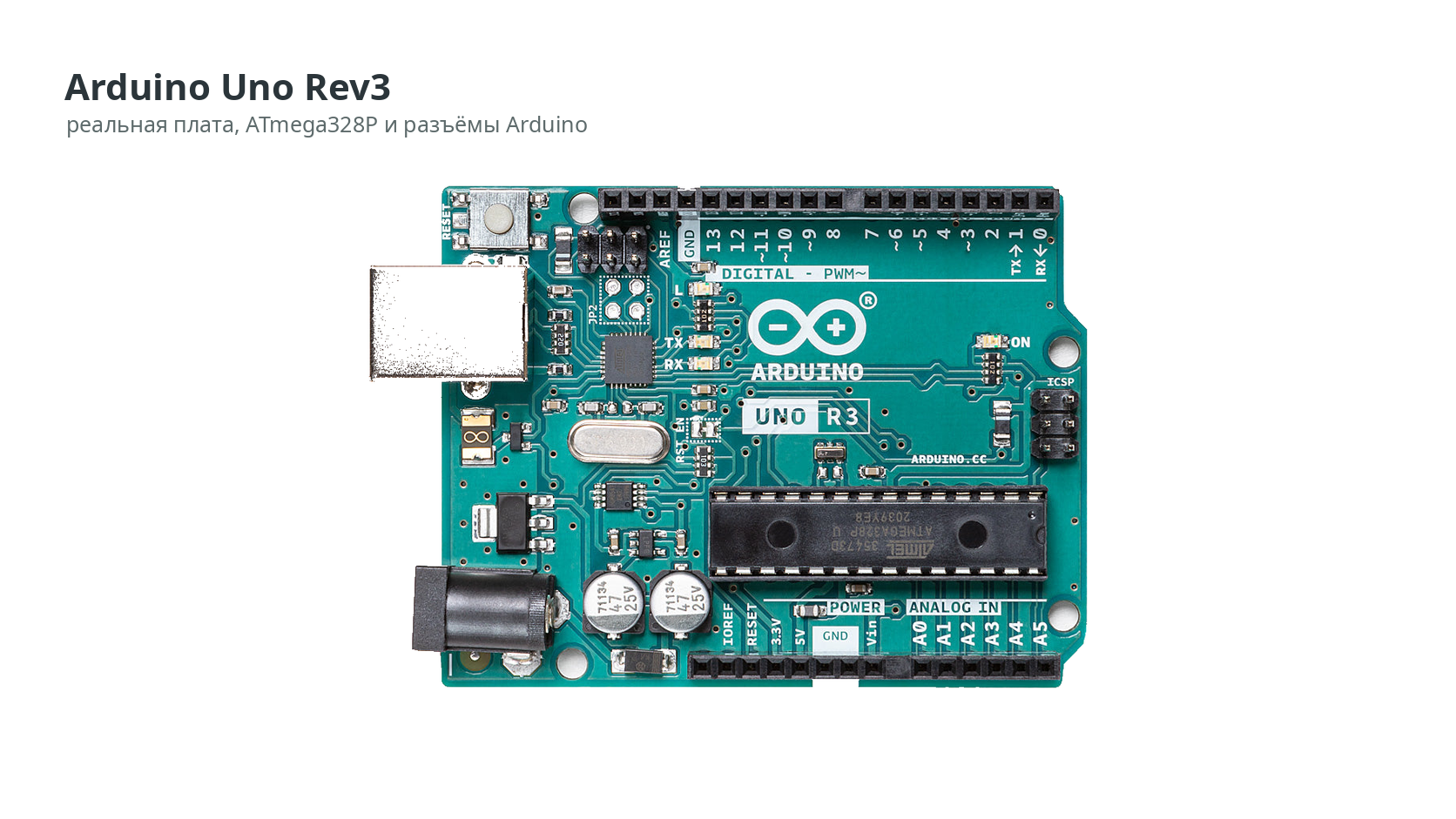

Arduino Uno Rev3 — учебная контроллерная плата на микроконтроллере ATmega328P. Она хорошо подходит для первых проектов с датчиками, светодиодами, кнопками и управлением драйвером моторов, но не предназначена для прямого питания двигателей от GPIO.
Что это за контроллер
На Uno Rev3 микроконтроллер ATmega328P исполняет программу, а плата добавляет USB-подключение, питание, кварц/резонатор, разъёмы и удобную маркировку контактов. Поэтому ученик работает не с голой микросхемой, а с готовым модулем, который можно подключить к компьютеру и макетной схеме.
Arduino особенно полезна там, где важны понятные примеры, большое сообщество и быстрый старт. В робототехнике Uno часто используют для линейных роботов, учебных манипуляторов, стендов с датчиками, простых мобильных платформ и лабораторных опытов с PWM.
Важно не путать управляющий сигнал и силовое питание. Вывод Arduino может дать логический уровень или PWM-сигнал для входа драйвера. Ток двигателя, соленоида или мощной лампы должен идти через отдельный драйвер и отдельную силовую цепь.
Преимущества и недостатки
| Сторона | Что это значит для робота |
|---|---|
| Простой старт | Arduino IDE, готовые библиотеки и понятные названия пинов помогают быстро собрать первый прототип. |
| Логика 5 В | Удобно с частью учебных датчиков и модулей, рассчитанных на пятивольтовые сигналы. |
| Большое сообщество | Легко найти схемы, разборы ошибок и примеры подключения модулей. |
| Мало SRAM | 2 КБ оперативной памяти быстро заканчиваются при строках, массивах и буферах связи. |
| Один аппаратный UART | Отладка через Serial может конфликтовать с модулем, которому тоже нужен UART. |
| Невысокая производительность | Для компьютерного зрения, сложной фильтрации и сетевых задач нужен другой класс платы. |
Arduino хороша как учебный контроллер, но не как универсальный ответ на любую задачу. Если проекту нужны Wi-Fi, много памяти, аппаратная отладка или несколько независимых интерфейсов, стоит сравнить варианты до покупки.
Распиновка

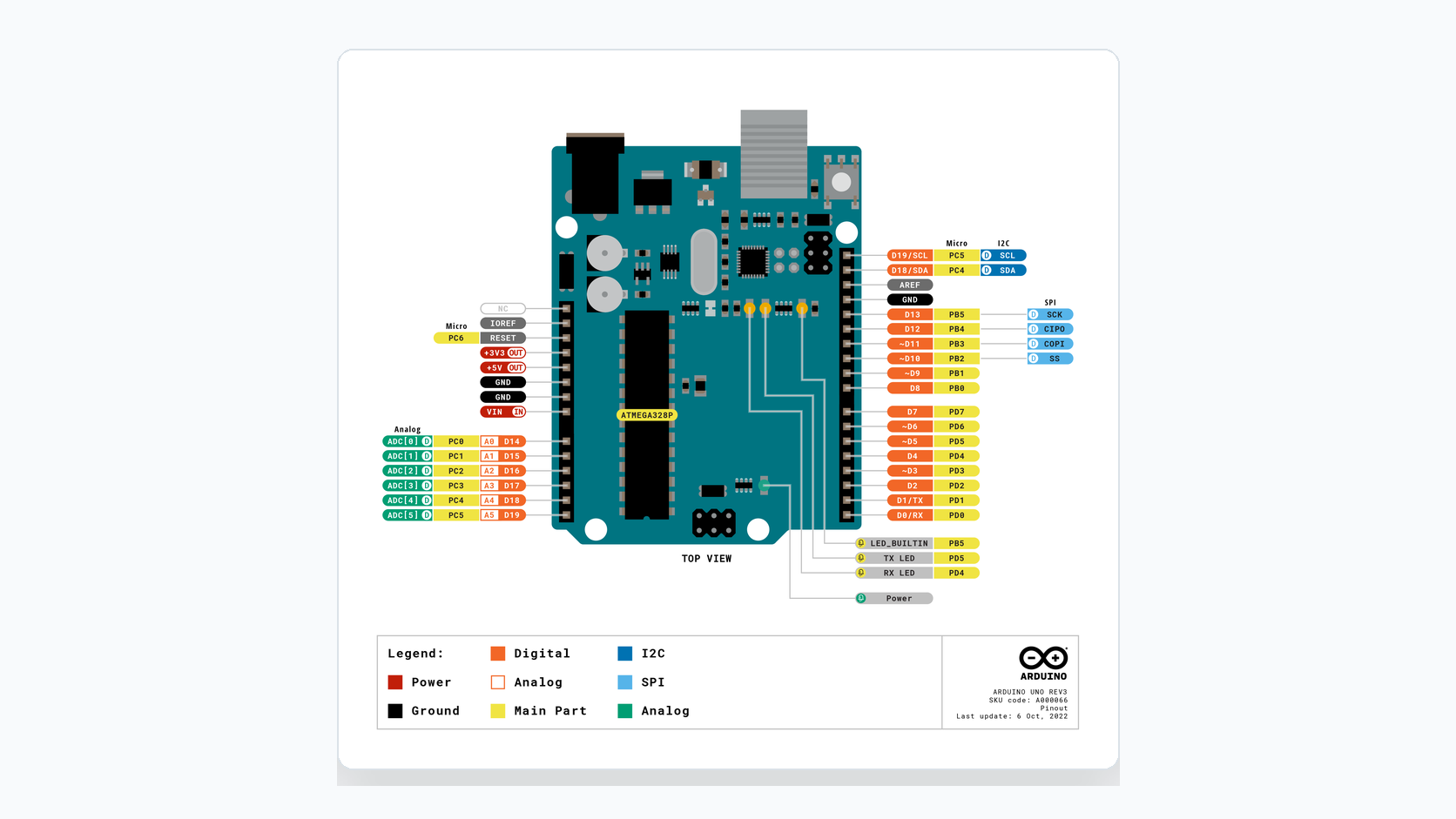

Официальная распиновка показывает не только номера D0...D13 и A0...A5, но и связанные функции: PWM, UART, SPI, I²C, питание и служебные контакты.
Перед монтажом удобно составить таблицу занятости пинов: функция робота, контакт платы, направление сигнала, напряжение, подключённый модуль и возможный конфликт. Это помогает заранее заметить, что один контакт одновременно нужен датчику, драйверу и интерфейсу связи.
Мощностные и функциональные характеристики Uno Rev3
| Параметр | Значение |
|---|---|
| Микроконтроллер | ATmega328P |
| Рабочее напряжение логики | 5 В |
| Тактовая частота | 16 МГц |
| Flash | 32 КБ, часть может быть занята загрузчиком |
| SRAM | 2 КБ |
| EEPROM | 1 КБ |
| Цифровые вводы-выводы | 14, из них 6 поддерживают PWM |
| Аналоговые входы | 6 |
| Интерфейсы | UART, SPI, I²C/TWI |
| Рекомендуемый ток GPIO | ориентируются на документацию платы и микроконтроллера; на официальном pinout указан предел 20 мА на I/O |
| Питание 3,3 В на плате | ограниченный вспомогательный выход, на pinout указан предел 50 мА |
Эти характеристики нужно читать как ограничения. Например, 2 КБ SRAM — это память для переменных, стека и буферов во время работы. Программа может успешно загрузиться, но вести себя нестабильно, если в SRAM не осталось запаса.
Совместимые языки и IDE
| Инструмент | Когда использовать |
|---|---|
| Arduino IDE | Первый учебный вариант: установка платы, библиотек, сборка и загрузка из одного окна. |
| Arduino CLI | Удобен для автоматической сборки, лабораторных стендов и проверки нескольких проектов. |
| PlatformIO | Подходит, когда нужен редактор VS Code, управление зависимостями и несколько плат в одном проекте. |
| Microchip Studio / avr-gcc | Используют для более низкоуровневой разработки под AVR на C/C++. |
Основной язык Arduino — C++ с библиотеками Arduino core. Для школьных занятий это удобно: синтаксис постепенно подводит к C++, а работа с железом начинается без длинной настройки регистров.
На что обратить внимание в роботе
| Вопрос | Почему он важен |
|---|---|
| Какие пины заняты интерфейсами? | UART, SPI и I²C используют конкретные контакты, и их нельзя назначать вслепую. |
| Хватит ли памяти? | Большие массивы, строки и библиотеки могут занять SRAM быстрее, чем кажется. |
| Что будет после сброса? | До настройки программы выводы могут быть входами; драйвер мотора должен оставаться в безопасном состоянии. |
| Совместимы ли уровни? | Даже если плата работает от 5 В, внешний модуль может быть только 3,3 В. |
| Как питаются моторы? | Двигатели питают через драйвер от отдельного источника, а Arduino даёт только управляющие сигналы. |
Где Arduino особенно уместна
Arduino Uno Rev3 хорошо подходит для вводных занятий: ученик видит настоящую плату, быстро проверяет датчик, учится читать pinout и понимает связь между программой и физическим выводом. Для более продвинутых студентов эта же плата полезна как мост к AVR: можно перейти от названий D13 и A0 к портам, таймерам и ограничениям памяти.
Если проект растёт, Arduino не нужно «выжимать до последнего». Часто разумнее перейти на ESP32 ради связи, на STM32 ради таймеров и отладки или на специализированный контроллер моторов.
Практика
Составьте карту ресурсов Arduino Uno для робота с двумя моторами через драйвер, двумя цифровыми датчиками линии, одним аналоговым датчиком расстояния и Bluetooth-модулем по UART. Для каждого устройства укажите пины, напряжение логики и способ питания. Отдельно отметьте занятые PWM-пины и аппаратный UART.
Результат можно считать проверенным, если ни один пин не назначен двум несовместимым функциям, моторы не питаются от GPIO, а для каждого внешнего модуля указана совместимость логических уровней.
Проверьте себя
- Чем платформа Arduino отличается от одной конкретной платы Arduino Uno Rev3?
- Почему мотор нельзя подключать напрямую к GPIO?
- Какие ресурсы Uno Rev3 чаще всего заканчиваются в учебном роботе?
- Почему перед сборкой нужна таблица занятости пинов?
- Чем PWM отличается от настоящего аналогового напряжения?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- Arduino — платформа из плат, программного ядра и инструментов разработки.
- GPIO — программируемый цифровой ввод-вывод микроконтроллера.
- SRAM — оперативная память для переменных, буферов и стека во время работы.
- PWM — быстрое переключение цифрового выхода для управления средней мощностью нагрузки через подходящий драйвер.
