USB-TTL

USB-TTL преобразователь нужен, когда компьютер должен обмениваться байтами с микроконтроллером через последовательный порт. Со стороны компьютера это USB-устройство и виртуальный COM-порт, а со стороны платы — сигналы UART логического уровня: TX, RX, GND и иногда DTR, RTS, CTS.

Коротко

USB-TTL адаптер не «делает USB из UART одним проводом». Он переводит USB компьютера в UART логического уровня и обратно. Перед подключением проверяют напряжение логики, перекрёст TX/RX, общий GND, скорость обмена и назначение служебных линий.

Зачем это нужно

Через USB-TTL удобно прошивать Arduino Pro Mini, читать отладочные сообщения, отправлять команды на самодельную плату или проверять Bluetooth/Wi-Fi модуль до установки в робота. На столе это часто самый быстрый способ понять, что устройство вообще отвечает.

Если соединить два TX друг с другом, забыть общий GND или выбрать 5 В для платы с логикой 3,3 В, обмен не заработает или повредит входы. Поэтому USB-TTL — маленькая плата, но важная часть стенда.

Примеры устройств

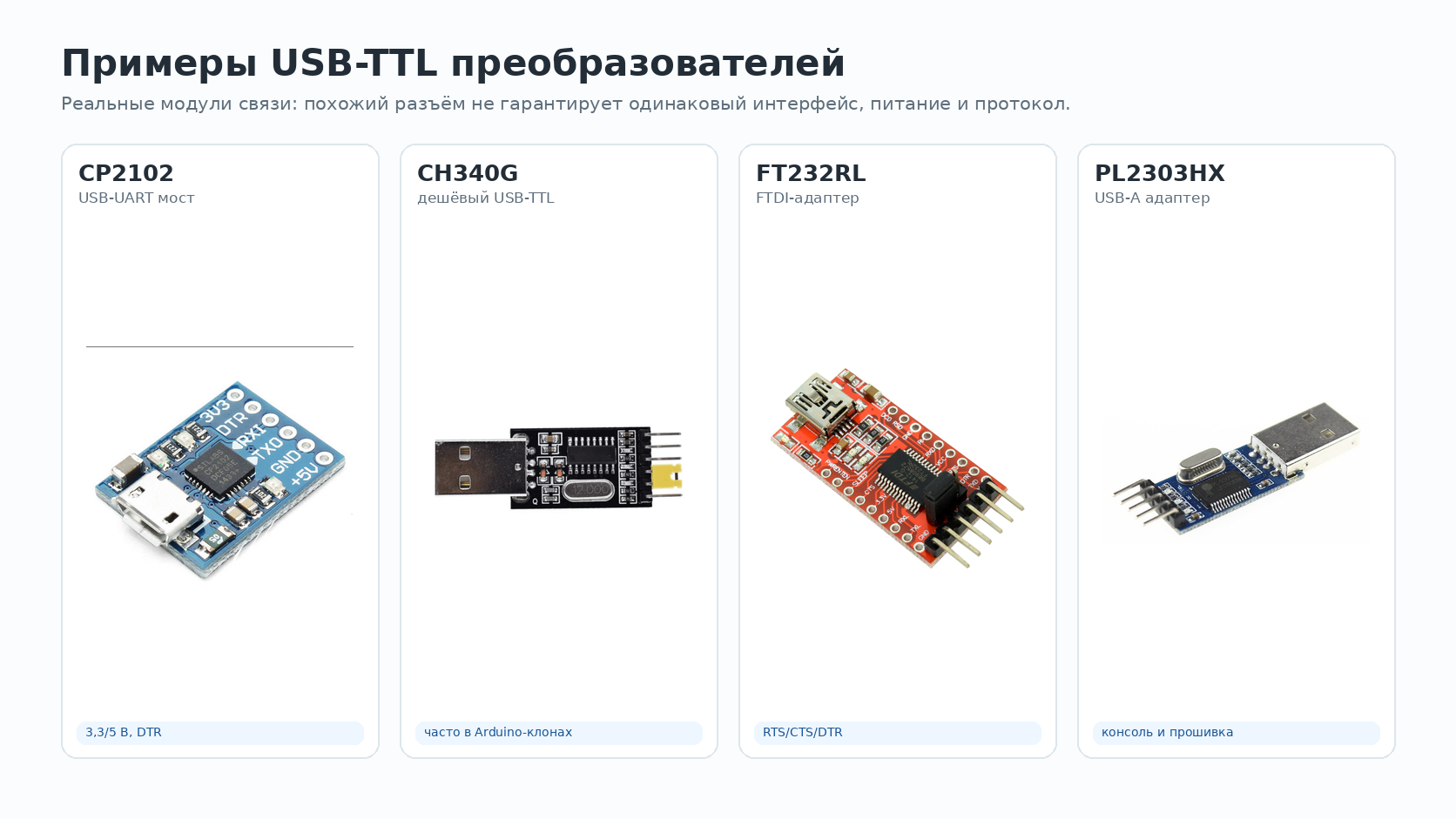

Устройство	Микросхема	Типичные линии	На что обратить внимание
CP2102-модуль	Silicon Labs CP2102	TX, RX, GND, 3V3, 5V, DTR	удобен для Arduino Pro Mini и консоли
CH340G-адаптер	WCH CH340G	TX, RX, GND, питание	часто стоит на недорогих Arduino-клонах
FT232RL-модуль	FTDI FT232RL	TX, RX, DTR, RTS, CTS	полезны служебные линии и драйверы FTDI
PL2303HX-адаптер	Prolific PL2303HX	TXD, RXD, GND, VCC	часто используют как сервисную консоль

Главный вопрос: какой уровень логики нужен вашей плате — 5 В или 3,3 В? Название «USB-TTL» не гарантирует безопасное напряжение для всех микроконтроллеров.

Главная идея

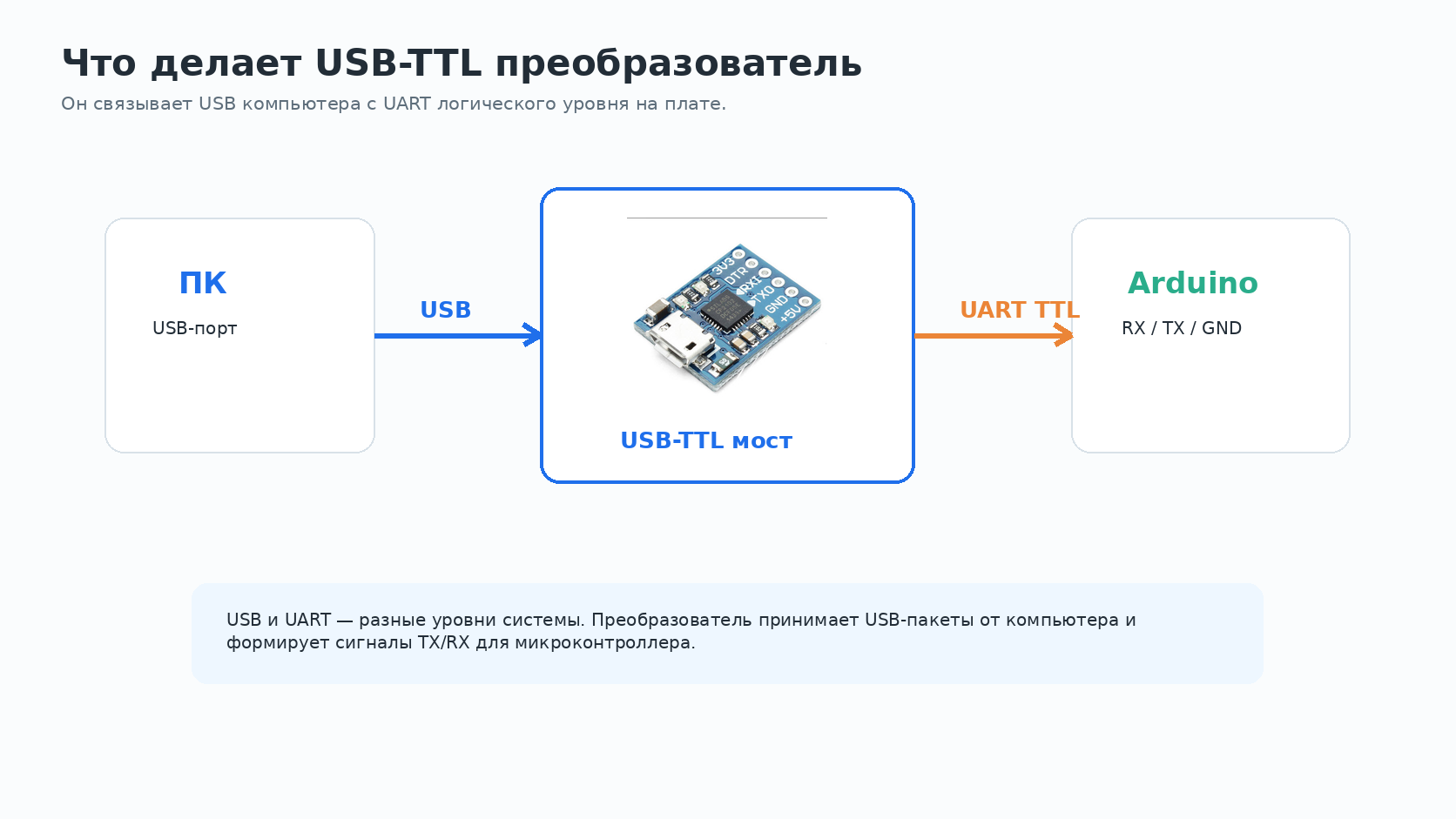

Компьютер не подключается к UART напрямую. Между ними стоит мост:

компьютер USB -> USB-TTL преобразователь -> UART микроконтроллера

UART уже используется внутри этой цепочки. Преобразователь принимает USB-пакеты от компьютера, а на выводах формирует обычные последовательные сигналы логического уровня.

Как подключать

Контакт адаптера	Куда подключать	Почему
TXD или TXO	к RX микроконтроллера	передатчик одного устройства идёт на приёмник другого
RXD или RXI	к TX микроконтроллера	обратное направление данных
GND	к GND платы	нужна общая точка отсчёта напряжения
VCC / 5V / 3V3	только если адаптер должен питать плату	нельзя подавать неподходящее напряжение
DTR	к RESET через конденсатор, если схема это поддерживает	автоматическая загрузка скетча

Скорость и формат должны совпадать с программой: например, 9600 8N1 означает 9600 бод, 8 бит данных, без чётности, 1 стоповый бит.

Такой мост уже есть во многих Arduino

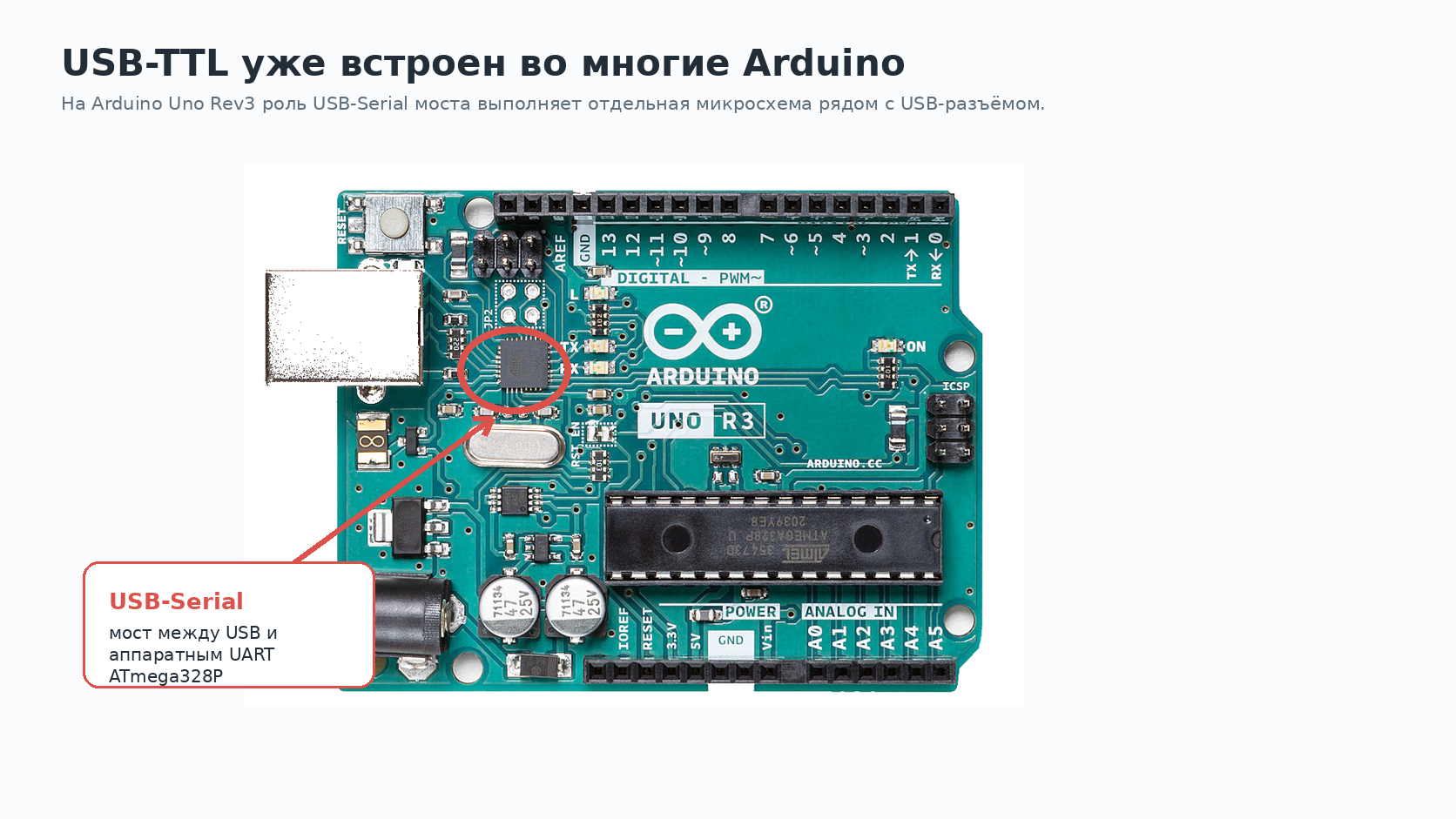

Когда Arduino Uno подключается к компьютеру обычным USB-кабелем, внутри платы уже работает USB-Serial мост. В оригинальной Arduino Uno Rev3 эту роль выполняет отдельная микросхема ATmega16U2 около USB-разъёма. На многих клонах похожую задачу выполняет CH340G или FT232RL.

Поэтому в Arduino IDE появляется порт COM..., /dev/ttyACM... или /dev/cu.usbmodem...: это не «чистый UART в USB-разъёме», а результат работы встроенного преобразователя или нативного USB-контроллера платы.

Частые ошибки

Ошибка	Что происходит
TX подключён к TX	оба устройства пытаются передавать в одну сторону
нет общего GND	уровни для приёмника становятся неопределёнными
неверная логика 5 В / 3,3 В	вход может быть повреждён
заняты пины 0/1 Arduino Uno	загрузчик и Serial Monitor конфликтуют с внешним модулем
выбран не тот порт в IDE	скетч грузится не туда или терминал молчит
питание взято с адаптера без расчёта тока	плата перезагружается при нагрузке

Что запомнить про USB-TTL

• USB-TTL — это мост между USB компьютера и UART логического уровня.
• TX соединяют с противоположным RX, а GND соединяют обязательно.
• Логическое напряжение проверяют до подключения.
• Встроенный USB-Serial мост уже есть во многих Arduino-платах.
• USB-TTL удобен для прошивки, отладки и проверки модулей связи.

Практика

1. Найдите на своём USB-TTL адаптере подписи TX, RX, GND, 3V3, 5V, DTR.
2. Нарисуйте соединение адаптера с Arduino Pro Mini или другой платой.
3. Проверьте, как меняется список портов компьютера при подключении адаптера.

Проверьте себя

1. Почему TX адаптера подключают к RX микроконтроллера?
2. Чем USB отличается от UART в этой цепочке?
3. Почему опасно выбирать 5 В для 3,3-вольтовой платы?
4. Зачем у адаптера может быть линия DTR?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• USB-TTL преобразователь — мост между USB и UART логического уровня.
• UART — асинхронный последовательный интерфейс с линиями передачи и приёма.
• TTL-уровень — логический уровень микросхемы, обычно 3,3 В или 5 В.
• Виртуальный COM-порт — программный последовательный порт, созданный USB-драйвером.
• DTR — служебная линия, которую часто используют для автосброса перед прошивкой.

Связанные темы

• Bluetooth — HC-06 использует UART со стороны Arduino.
• Wi-Fi — ESP-01 можно подключать к Arduino через UART.
• Выбор способа связи — когда достаточно сервисного кабеля, а когда нужен радиоканал.

Источники

• Silicon Labs. CP2102 USB to UART Bridge.
• FTDI. FT232R USB UART IC.
• Arduino Docs. Arduino Uno Rev3.
