Встроенные блоки Tinkercad

Tinkercad Circuits уже содержит палитру блоков для Arduino Uno: цифровые и аналоговые входы-выходы, условия, циклы, математику, переменные и команды для некоторых компонентов. Для этой методички не нужно искать или устанавливать сторонние расширения.

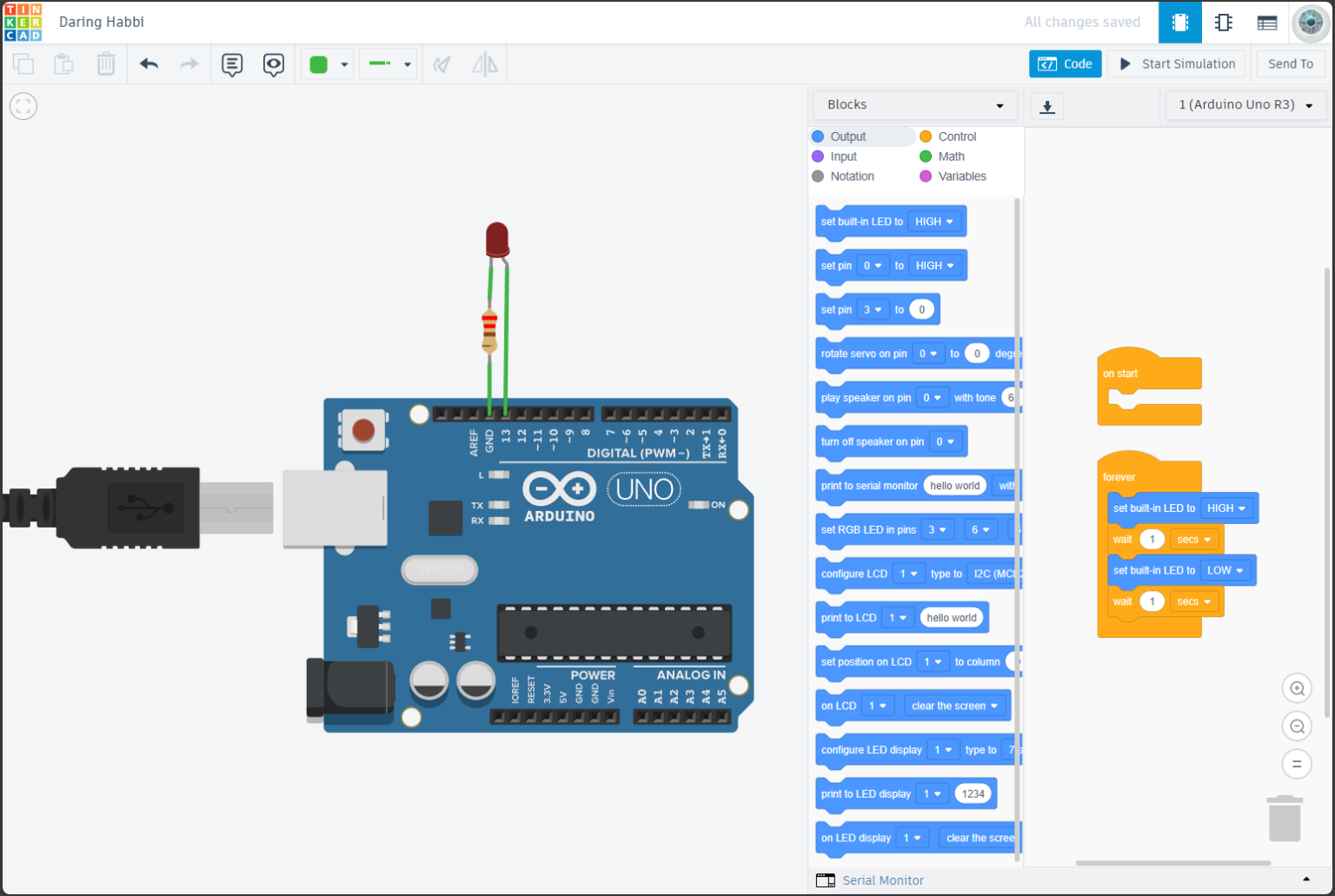

Реальный англоязычный интерфейс Tinkercad: палитра встроенных блоков и программа мигания

Коротко

Блок в Tinkercad — это наглядная запись команды. Tinkercad сам превращает цепочку блоков в код Arduino. Ученику всё равно нужно сопоставить номера контактов, единицы и диапазоны с виртуальной схемой.

Зачем нужен этот урок

В блочной программе нет точек с запятой и фигурных скобок, но все инженерные решения остаются. Надо выбрать правильный контакт, понять смысл значения и поставить команду в нужное место.

Один крупный блок может скрывать несколько текстовых команд. Например, блок поворота сервопривода должен связать привод с контактом и передать новое положение. Режим Blocks + Text помогает увидеть эту связь.

Три режима редактора кода

Кнопка Code открывает редактор. В нём можно выбрать один из трёх режимов.

РежимЧто видит ученикДля чего нужен
Blocksтолько цветные блокисобирать первые алгоритмы
Blocks + Textблоки и созданный ими текст Arduinoсопоставлять блоки с setup(), loop() и вызовами функций
Textредактируемый текстовый скетчписать C++ без блоков
Сохраните копию перед переходом в Text

После ручного изменения текстового кода Tinkercad может не суметь восстановить из него прежнюю цепочку блоков. Перед переходом создайте копию проекта.

Как устроена палитра

КатегорияЧто в ней искатьПример
Outputкоманды выходавключить вывод, повернуть сервопривод
Inputчтение входовпрочитать цифровой или аналоговый контакт
Controlпорядок выполненияпауза, цикл, условие
Mathсравнения и вычислениясравнить показание с порогом
Variablesхранение значенийсохранить текущую яркость
Notationпояснениядобавить комментарий

Названия на реальных скриншотах могут быть на английском языке. После обновления сайта или переключения языка вид палитры может немного отличаться, но смысл групп сохраняется.

Блок, контакт и схема

Блок не знает, куда ученик провёл провод. Если светодиод подключён к D8, то и в блоке должен быть выбран контакт 8.

КомпонентКонтакт ArduinoБлокОжидаемое поведение
светодиодD8set pin 8включается при HIGH
кнопкаD2read digital pin 2значение меняется при нажатии
потенциометрA0read analog pin A0возвращает код от 0 до 1023

Если программа не работает, сначала сравнивают эти столбцы, а не перестраивают весь проект.

Встроенная поддержка устройств

Tinkercad умеет симулировать ограниченный набор компонентов. Для сервопривода, дисплея и RGB-светодиода в палитре есть готовые команды. Их не устанавливают отдельно: они входят в Tinkercad.

Реальный англоязычный интерфейс Tinkercad: блок поворота сервопривода

Если нужного модуля нет в каталоге компонентов, похожий блок не добавит его модель. В Tinkercad можно проверить общую логику, заменив такой модуль потенциометром, кнопкой или светодиодом. Это проверит алгоритм, но не электрические свойства отсутствующего модуля.

Пример: сервопривод

Для виртуального сервопривода выберите встроенный блок rotate servo on pin ... to ... degrees. В нём указываются номер сигнального контакта Arduino и целевое положение в градусах. Красный и чёрный провода привода относятся к питанию, а не к номеру в блоке.

Как отлаживать блок

  1. Остановите симуляцию.
  2. Сверьте номер контакта на схеме и в блоке.
  3. Проверьте питание, GND и полярность.
  4. Оставьте один проверяемый блок.
  5. Откройте Blocks + Text и найдите созданную команду.
  6. Запустите симуляцию и сравните наблюдение с ожиданием.

Что запомнить

  • Методичка использует только встроенные возможности Tinkercad Circuits.
  • Сторонние расширения и библиотеки в блочную палитру Tinkercad не устанавливаются.
  • Режим Blocks + Text показывает связь блоков с кодом Arduino.
  • Номер контакта и диапазон значений нужно сопоставлять со схемой.

Практика

Задание 1. Карта палитры

Откройте в Tinkercad режим Blocks. Найдите по одному блоку из категорий Output, Input, Control, Math, Variables и Notation. Для каждого запишите входы и наблюдаемый результат.

Критерий: в таблице есть шесть разных групп, а каждый пример описан своими словами.

Задание 2. Блоки и текст

Соберите цепочку мигания встроенным светодиодом. Переключитесь в Blocks + Text и найдите строки, созданные блоками включения, выключения и паузы.

Критерий: каждому блоку сопоставлена строка или конструкция созданного кода.

Задание 3. Проверка контакта

Добавьте внешний светодиод с резистором. Намеренно выберите в блоке соседний неверный контакт, затем исправьте только номер.

Критерий: в отчёте разделены ожидание, наблюдение, одно изменение и результат повторного запуска.

Проверьте себя

  1. Какие три режима кода есть в Tinkercad?
  2. Зачем нужен режим Blocks + Text?
  3. Почему верный блок может не управлять схемой?
  4. Можно ли установить стороннее блочное расширение в этой методичке?
  5. Что проверяет замена отсутствующего датчика потенциометром?
Ответы
  1. Blocks, Blocks + Text и Text.
  2. Он показывает, в какой текст Arduino превращаются блоки.
  3. Номер контакта может не совпадать со схемой; также могут быть ошибки питания, GND или полярности.
  4. Нет. Методичка использует только встроенные блоки и модели Tinkercad Circuits.
  5. Только логику обработки входных значений, но не электрические свойства реального датчика.

Словарь статьи

  • Палитра блоков — группы доступных визуальных команд.
  • Генерация кода — превращение блоков в текстовую программу.
  • Blocks + Text — режим Tinkercad, в котором видны блоки и созданный ими код.
  • Встроенная поддержка — компоненты и команды, которые уже есть в Tinkercad.
  • Симуляция — выполнение компьютерной модели схемы.
