Ограничения сложных сенсоров

Сложный сенсор может выдавать красивое изображение, плотное облако точек или готовую ориентацию. Но форма данных не отменяет физику измерения. Темнота, блестящий пол, вибрация, очередь кадров или перегрев вычислителя меняют результат — иногда без явного сообщения об ошибке.

Коротко

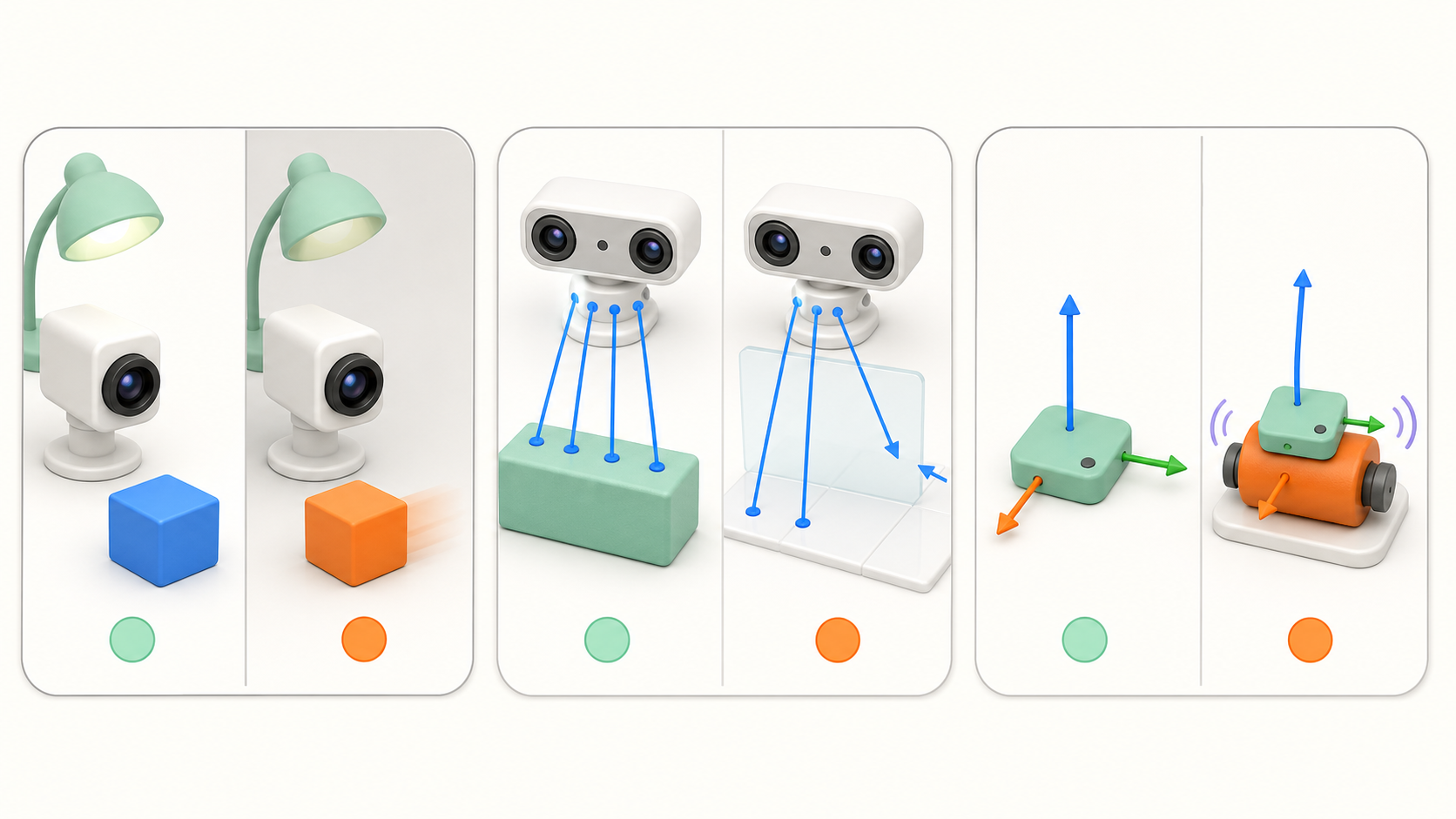

У каждого сенсора есть рабочая область: освещение, расстояния, материалы, скорость движения, температура и частота, при которых результат проверен. Надёжный робот не считает любое полученное число истинным. Он отслеживает свежесть и качество данных, распознаёт конкретные сбои и переходит в заранее выбранный ограниченный или безопасный режим.

Зачем это нужно

Робот успешно проехал учебный маршрут днём, а вечером перестал видеть метки. На глянцевом полу камера глубины показала «дыру». После запуска моторов IMU начала сообщать ложный наклон. При включении нейросети частота обработки снизилась, хотя драйвер камеры продолжил принимать кадры.

Во всех случаях устройство может оставаться исправным: изменились условия или нагрузка. Ограничения нужно превратить в наблюдаемые признаки и правила поведения.

Главная идея

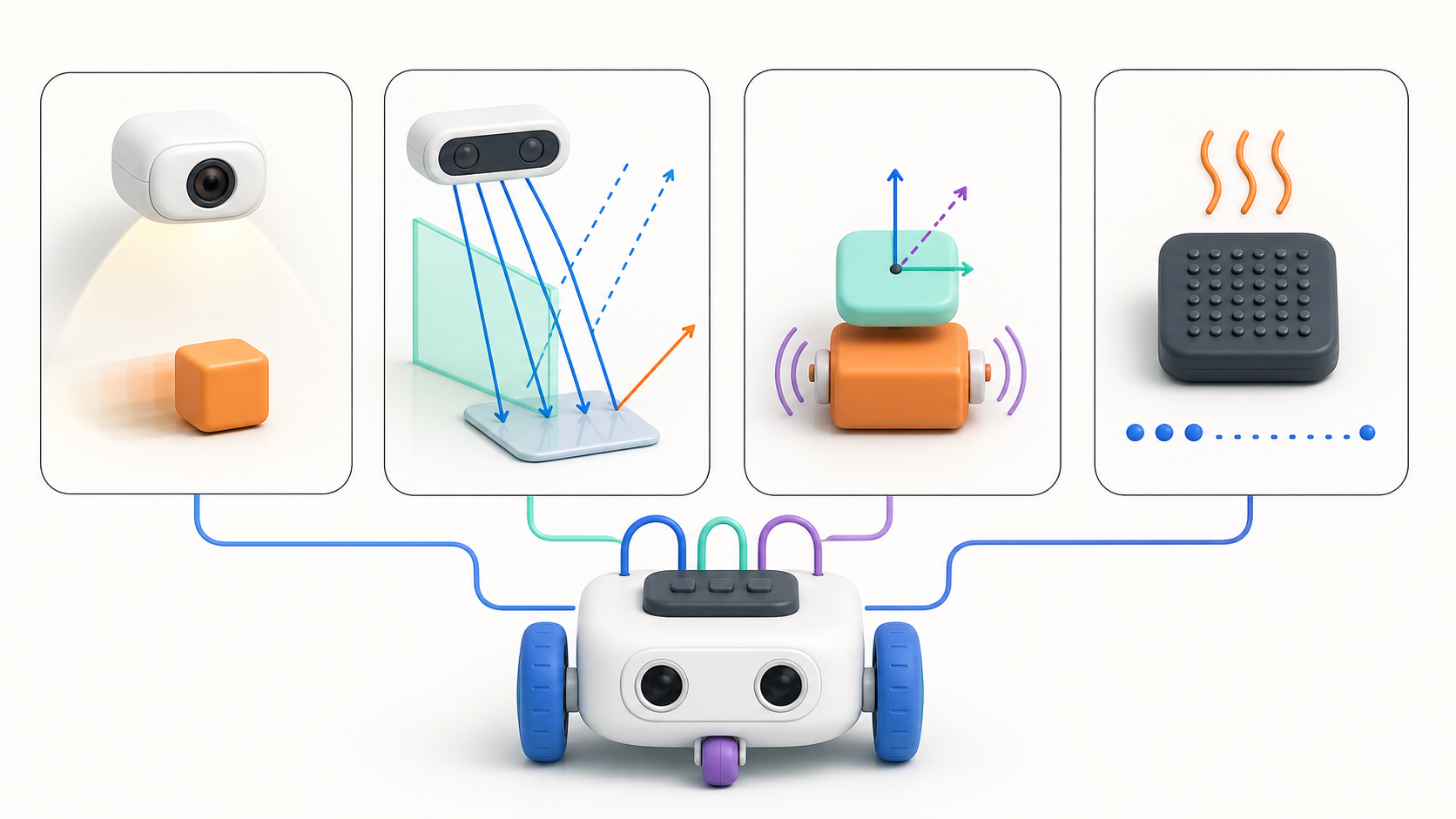

Сенсорный канал удобно описывать не одной характеристикой, а цепочкой:

сцена и движение
      ↓
физическое измерение
      ↓
передача и очередь
      ↓
вычисление
      ↓
оценка + признак качества + возраст

Сбой на каждой ступени выглядит по-разному. Пересвеченный кадр нельзя исправить увеличением мощности процессора. Медленный алгоритм не ускорится от калибровки линзы. Медианный фильтр не восстановит глубину прозрачного стекла, если сигнал отражается не от него.

Область	Что меняется	Что наблюдать
сцена	свет, текстура, отражение, прозрачность	яркость, насыщение, долю валидных точек
механика	вибрация, скорость, жёсткость крепления	размытие, насыщение IMU, смещение
время	период, задержка, джиттер, пропуски	timestamp, возраст, частоту и очередь
данные	разрешение, формат, число каналов	байты на кадр и поток
вычисление	загрузка CPU/GPU и памяти	время каждой стадии и пропущенные дедлайны
энергия и тепло	питание, температура, охлаждение	мощность, температуру, снижение частот

Свет и движение для обычной камеры

Камера собирает свет в течение выдержки. В темноте автоматика может увеличить выдержку или усиление: кадр станет ярче, но движение сильнее размоется, а шум возрастёт. В очень яркой области пиксели достигают предела и детали исчезают. Один средний уровень яркости не показывает обе проблемы: на одном кадре окно может быть белым, а пол — почти чёрным.

При rolling shutter строки считываются последовательно. Быстро движущийся объект успевает сместиться, поэтому форма и положение искажаются. Глобальный затвор захватывает пиксели одновременно и уменьшает такой вид искажения, но всё равно требует подходящей выдержки.

Условие	Видимый симптом	Проверка	Возможная мера
мало света	шум, размытие, потеря признаков	серия при рабочей скорости	добавить свет, сократить выдержку, изменить объектив
яркий источник	белые области без деталей	доля насыщенных пикселей	изменить экспозицию или направление камеры
быстрое движение	смазанная граница	движущаяся мишень	сократить выдержку при достаточном свете
rolling shutter	наклонённые или волнистые объекты	вращающийся диск или быстрый поворот	снизить скорость, синхронизировать, применить global shutter
загрязнённая линза	локальный туман и блики	контрольный кадр равномерной сцены	защитное окно и процедура очистки

Короткая выдержка уменьшает смазывание, но собирает меньше света. Повышение разрешения даёт больше пикселей, однако увеличивает поток и время обработки.

Поверхности и освещение для глубины

Камеры глубины используют разные методы, поэтому их ограничения различаются.

Пассивное стерео ищет соответствующие детали на двух изображениях. Однотонная стена, повторяющийся узор или слабое освещение дают мало надёжных совпадений. Активное стерео добавляет ИК-рисунок, но его контраст может уменьшиться при сильном внешнем освещении. Time-of-flight измеряет возвращённый модулированный свет и сталкивается с многолучевыми отражениями и помехами других активных источников.

Глянцевая поверхность может направить отражение мимо приёмника, прозрачная — пропустить излучение к фону, а тёмная — вернуть мало света. Результатом бывают пропуски, ложная глубина или нестабильные точки.

Сцена	Пассивное стерео	Активная глубина	Что проверять
однотонная матовая стена	мало признаков	проектор может добавить текстуру	карту доверия и долю пропусков
стекло	виден фон или отражение	сигнал проходит или отражается не от поверхности	отдельный физический тест препятствия
глянцевый пол	ложные соответствия	блик, насыщение, многолучевой путь	точки ниже пола и локальные «дыры»
тёмная ткань	изображение может иметь признаки	слабый возврат активного сигнала	дальность при реальном угле
яркое внешнее ИК	пассивный метод зависит от видимого кадра	падает контраст активного рисунка	испытание у окна и на улице

Фильтр не должен дорисовывать безопасный пол там, где измерения нет. Для критичной границы нужен другой способ подтверждения: бампер, отдельный дальномер, карта или ограничение скорости.

Вибрация и крепление

Вибрация влияет сразу на несколько каналов:

• камера получает смазанное изображение, если движение заметно в течение выдержки;
• сканирующий сенсор измеряет разные направления при разных позах корпуса;
• IMU регистрирует реальное ускорение от мотора и конструкции;
• кабели и разъёмы испытывают переменную механическую нагрузку.

У MEMS-акселерометра возможна ошибка выпрямления вибрации: переменная вибрация из-за нелинейности или ограничения диапазона проявляется как сдвиг постоянного уровня. Analog Devices отмечает зависимость эффекта от амплитуды, частоты, резонанса и полосы сенсора. Простое усреднение уже возникший сдвиг не обязано убрать.

Порядок проверки:

1. закрепить модуль жёстко и записать ориентацию осей;
2. получить данные при выключенных моторах;
3. повторить на нескольких оборотах и покрытиях пола;
4. проверить насыщение выбранного диапазона и спектральные пики;
5. изменить крепление или полосу и повторить весь маршрут;
6. не оценивать улучшение только в одной неподвижной точке.

Слишком мягкое крепление может добавить резонанс, а жёсткое — передать высокочастотную вибрацию. Решение подтверждают измерениями на роботе.

Частота, задержка и свежесть

Три термина нельзя заменять одним FPS:

• частота обновления — сколько результатов появляется за секунду;
• задержка — время от физического события до доступного результата;
• джиттер — изменение интервала или задержки от пакета к пакету.

Камера может захватывать 30 кадров в секунду, а алгоритм обрабатывать лишь 10. Хранение всей очереди увеличит задержку; выбор нового кадра сохранит свежесть, но потеряет часть данных.

Для робота полезно считать:

возраст = текущее время - timestamp измерения
задержка стадии = время выхода - время входа
доля пропусков = пропущенные результаты / ожидаемые результаты

Номинальная частота из паспорта не включает весь конвейер. Измеряют время экспозиции, передачу, очередь, обработку и планировщик именно в рабочей конфигурации.

Пропускная способность и память

Несжатый кадр требует приблизительно:

байты_кадра = ширина × высота × байты_пикселя
байты_в_секунду = байты_кадра × кадров_в_секунду

Например, условный поток 1280 × 720, три байта на пиксель, 30 кадров/с:

1280 × 720 × 3 = 2 764 800 байт на кадр
2 764 800 × 30 = 82 944 000 байт/с

Это полезные пиксельные данные без служебного обмена, копий и выравнивания. Карта глубины и промежуточные изображения добавляют память. Сжатие уменьшает передачу, но добавляет обработку.

Способ снизить нагрузку	Что экономится	Что можно потерять
уменьшить разрешение	память и операции на кадр	мелкие объекты и точные границы
снизить частоту	передачу и вычисления	быстрые события
вырезать область интереса	обработку ненужного фона	объект вне выбранной области
передавать признаки вместо сырья	канал и память	возможность другого анализа позже
ограничить плотность облака	память и время поиска	детали поверхности

Оптимизацию начинают с данных, нужных решению. Снижение нагрузки «на глаз» может удалить именно тот признак, который нужен безопасной остановке.

Вычисления, питание и температура

Камера и лидар требуют питания, а обработка нагружает CPU, GPU и память. Пиковая нагрузка может вызвать падение напряжения, пропуски USB-пакетов или перезапуск. Рост температуры способен включить ограничение частот вычислителя. NVIDIA документирует программное и аппаратное thermal throttling в Jetson: снижение частот помогает удержать температуру, но одновременно меняет производительность.

Для длительного испытания записывают:

• напряжение и ток питания под нагрузкой;
• температуру вычислителя и сенсоров;
• частоты CPU/GPU, если платформа их предоставляет;
• время обработки каждого этапа;
• число потерянных и устаревших сообщений;
• скорость вентилятора или режим охлаждения.

Маршрут повторяют после прогрева и в рабочем корпусе: короткий запуск не показывает тепловое установившееся состояние.

Деградация и безопасное поведение

Деградация — не авария сама по себе, а управляемое уменьшение возможностей. При потере камеры робот может снизить скорость и ехать по карте лидара. При устаревшем лидаре движение вперёд может быть запрещено. Безопасное действие зависит от массы, скорости, пространства и последствий ошибки.

Наблюдаемый признак	Ограниченный режим	Условие полного останова
мало валидных точек глубины	снизить скорость, запросить подтверждение другим сенсором	препятствия нельзя надёжно исключить
кадр пересвечен	использовать независимый дальномер	камера — единственный канал зоны движения
IMU насыщена	не обновлять оценку этим отсчётом	ориентация нужна для устойчивости платформы
возраст данных превышен	отбросить старое значение	свежего резервного источника нет
обработка пропускает дедлайн	уменьшить разрешение или функции	задержка превышает тормозной бюджет
перегрев и throttling	снизить нагрузку, включить охлаждение	платформа приближается к критическому режиму

Для каждого режима задают вход, выход и гистерезис. Возврат в норму разрешают после нескольких успешных проверок, а не по одному кадру.

Пример: мобильный робот у стеклянной двери

Камера видит контрастную ручку, но глубина через часть стекла относится к стене за дверью. На блестящем полу появляются отражённые точки. Робот не должен выбирать минимум или максимум без контекста.

Проектная проверка может включать:

1. долю валидной глубины в коридоре движения;
2. непрерывность предполагаемой плоскости пола;
3. согласие лидара, карты и ближнего дальномера;
4. возраст каждого источника;
5. ограничение скорости при противоречии;
6. физический бампер как последнюю независимую защиту.

Набор не делает стекло «решённой задачей», но задаёт поведение при недостатке подтверждений.

Что проверить перед маршрутом

Приёмка проводится на роботе: матовые, тёмные, блестящие и прозрачные объекты; разный свет; рабочая скорость; вибрация; прогрев; максимальная нагрузка; потеря каждого сенсора.

Критерий формулируют измеримо: не «камера работает хорошо», а «возраст результата меньше заданного бюджета, доля валидной глубины выше проектного порога, а при нарушении робот переходит в ограниченный режим за установленное время».

Практика

Задание 1. Матрица условий

Для камеры, глубины или лидара выберите не менее шести сочетаний освещения и поверхности. Заранее запишите ожидаемый симптом, измеримый показатель качества и действие робота. Проведите опыты без изменения критериев после просмотра результата.

Задание 2. Бюджет задержки

Разделите путь данных на захват, передачу, очередь, обработку и принятие решения. Добавьте timestamp на входе и выходе каждой стадии. Сравните среднее, максимум и разброс задержки при обычной и максимальной нагрузке.

Задание 3. Объём данных

Рассчитайте поток для выбранных форматов камеры и глубины. Затем измерьте фактическую нагрузку интерфейса и память процесса. Объясните расхождение, не считая формулу полной моделью системы.

Задание 4. Вибрация IMU

Запишите неподвижную IMU при выключенных моторах и на нескольких режимах вращения. Проверьте диапазон, среднее, разброс и частотные составляющие. Предложите изменение крепления или полосы и повторите измерение.

Задание 5. Отказ одного канала

Во время безопасного стендового теста по очереди останови публикацию каждого сенсора. Запишите время обнаружения, поведение, сообщение диагностики и условия возврата в нормальный режим.

Проверьте себя

• Почему нельзя составить один список ограничений для всех камер глубины?
• Как выдержка связывает освещение и размытие движения?
• Чем артефакт rolling shutter отличается от обычного смаза?
• Почему прозрачный объект может получить глубину фона?
• Как вибрация способна выглядеть как постоянное смещение IMU?
• Чем частота обновления отличается от задержки?
• Почему большая очередь иногда ухудшает управление?
• Что не учитывает простая формула объёма пиксельного потока?
• Как thermal throttling влияет на сенсорный конвейер?
• Чем деградация отличается от полного останова?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Рабочая область — проверенный диапазон условий применения сенсора.
• Экспозиция — накопление света для формирования кадра.
• Rolling shutter — последовательное считывание строк изображения.
• Насыщение — достижение предела измерительного канала.
• Многолучевое отражение — приход сигнала по нескольким путям.
• Ошибка выпрямления вибрации — сдвиг постоянного уровня акселерометра под действием переменной вибрации.
• Задержка — время между событием и доступным результатом.
• Джиттер — изменение временного интервала или задержки.
• Пропускная способность — объём данных, передаваемый за единицу времени.
• Thermal throttling — снижение производительности для ограничения нагрева.
• Деградация — предусмотренный режим с уменьшенными возможностями.
• Failsafe — поведение, уменьшающее риск при отказе или недостатке данных.

Связанные темы

• Камеры — получение кадра и базовая обработка изображения.
• Камеры глубины — методы измерения расстояния по пикселям.
• IMU-модули — диапазоны, оси и интегрирование показаний.
• Лидары — сканирование и карта препятствий.
• Фильтрация данных с датчиков — фильтрация, синхронизация и оценка качества.
