Мультиметр

Когда робот не включается, взгляд на провода редко даёт однозначный ответ. Источник может быть разряжен, перемычка — не вставлена в контакт, выключатель — разомкнут, а напряжение — теряться на плохом соединении. Мультиметр превращает такие предположения в измеряемые величины. Но для каждого вопроса прибор подключают по-разному: ошибочный режим или гнездо способны не только исказить результат, но и создать короткое замыкание.

Коротко

Напряжение измеряют между двумя точками, поэтому щупы подключают параллельно. Сопротивление и непрерывность проверяют только на обесточенной цепи. Ток измеряют последовательно: цепь сначала отключают и разрывают, затем включают мультиметр в этот единственный путь. Чёрный щуп обычно остаётся в гнезде COM, а гнездо красного щупа выбирают по режиму и руководству конкретного прибора.

Граница учебной работы

Все действия в уроке относятся только к заранее известным низковольтным цепям постоянного тока: батарейным держателям, учебным платам и роботам. Не переносите эти приёмы на розетки, сетевые блоки без корпуса, бытовую проводку и неизвестные источники. Перед работой прочитайте руководство своего мультиметра и соблюдайте его пределы.

Зачем это нужно

Представим, что контроллер робота включается, но моторы не вращаются. Возможны разные причины: команда не дошла до драйвера, батарея проседает при нагрузке, общий провод отсоединился или механика заклинила. Замена деталей наугад создаёт новые ошибки и ничего не доказывает.

Последовательность измерений сужает поиск:

1. измерить напряжение источника;
2. проверить напряжение на входе драйвера при попытке запуска;
3. после отключения питания прозвонить общий провод и разъёмы;
4. сравнить найденные значения с документацией устройства.

Каждое измерение отвечает на отдельный вопрос. Напряжение показывает разность потенциалов между точками, прозвонка ищет проводящий путь, сопротивление характеризует компонент или совокупность параллельных путей, а ток показывает поток заряда через выбранную ветвь. Режим нельзя выбирать только потому, что соответствующая кнопка есть на приборе.

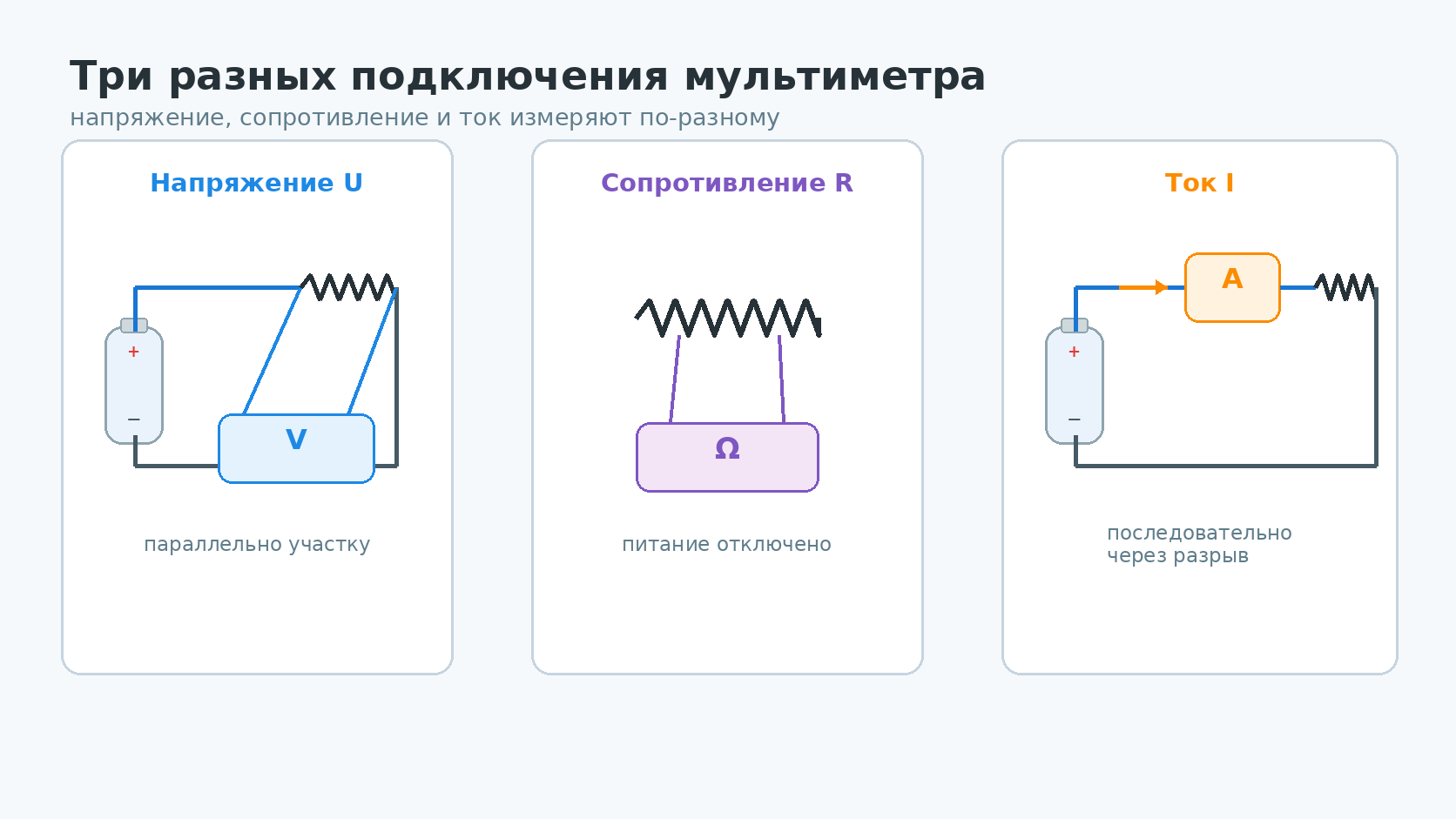

Главная идея

Мультиметр становится частью измеряемой цепи. В режиме напряжения он подключается дополнительной ветвью между двумя точками. В режиме тока прибор занимает место разрыва и пропускает ток ветви через себя. В режиме сопротивления сам прибор подаёт небольшой тестовый сигнал, поэтому внешнее питание должно быть снято.

Перед касанием щупами сформулируйте вопрос в одном предложении:

• «Какое постоянное напряжение между общей точкой и входом платы?»
• «Соединены ли два конца этого отключённого провода?»
• «Каково сопротивление отдельного резистора?»
• «Какой ток проходит через эту ветвь?»

После этого выбирают функцию, гнёзда, диапазон и способ подключения. Если вопрос сформулировать не удаётся, подключать щупы рано.

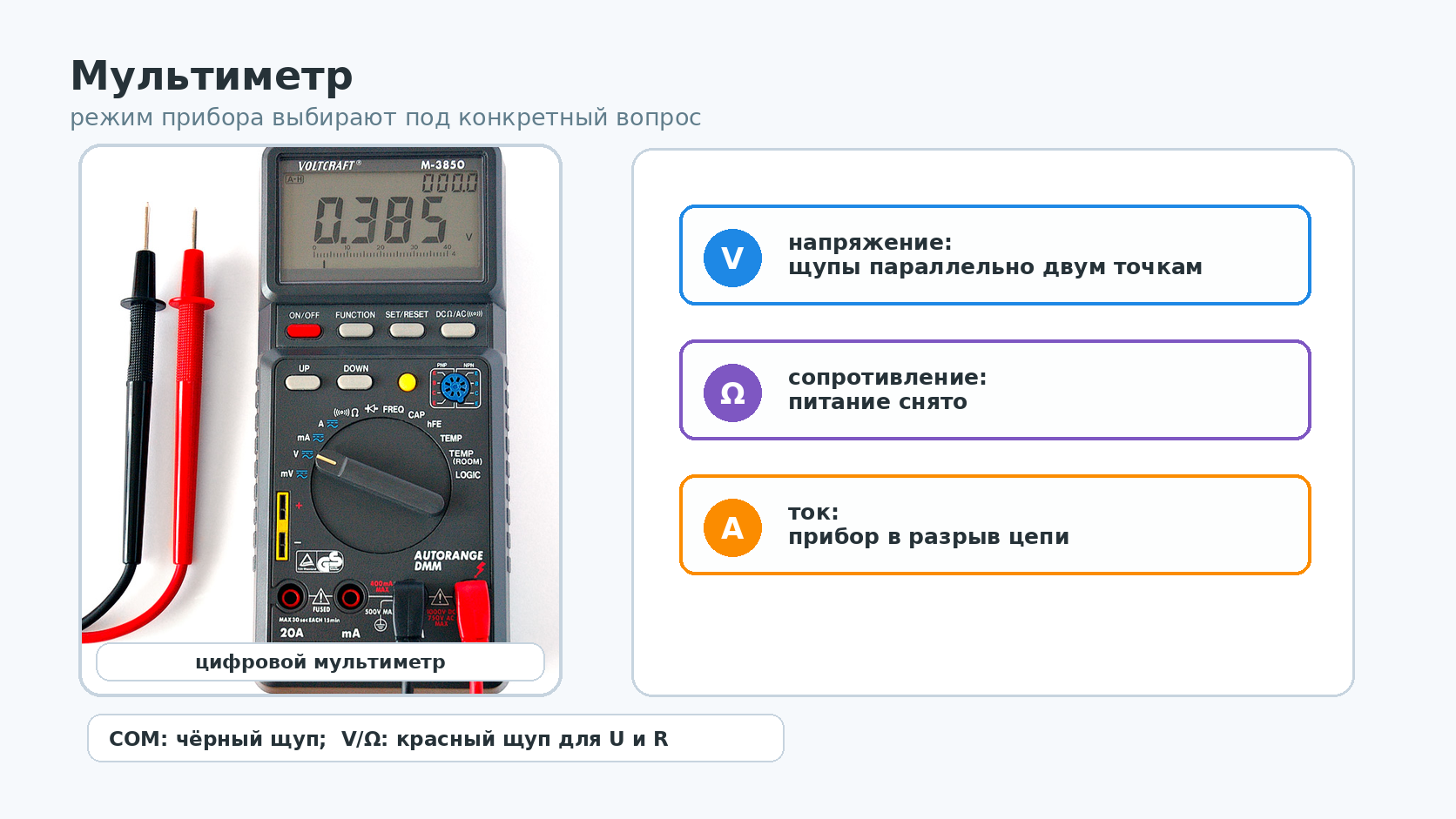

Части цифрового мультиметра

Внешний вид моделей различается, но у переносного цифрового мультиметра обычно есть дисплей, поворотный переключатель, входные гнёзда и два щупа. Обозначения функций и пределы всегда сверяют с руководством именно своего прибора.

Часть	Что делает	Что проверяют перед работой
дисплей	показывает число, знак, единицу и выбранный режим	читается ли единица и нет ли предупреждения о батарее
переключатель	выбирает напряжение, сопротивление, прозвонку, ток и диапазон	совпадает ли функция с запланированным измерением
гнездо COM	общий вход, обычно для чёрного щупа	щуп вставлен до конца, изоляция цела
гнездо V/Ω	вход красного щупа для напряжения, сопротивления и обычно прозвонки	красный щуп не оставлен в токовом гнезде
токовое гнездо	отдельный вход для измерения тока; у некоторых приборов их несколько	выбран верный предел и исправен предохранитель по инструкции
щупы	создают контакт с двумя точками	наконечники чистые, провода и защитные элементы не повреждены

Надписи гнёзд могут отличаться. Таблица описывает распространённую логику, а не заменяет инструкцию. Если прибор имеет отдельные входы для малых и больших токов, выбирать их по памяти опасно: допустимые значения и длительность измерения зависят от модели.

Подготовка к измерению

Перед работой выполните короткую проверку.

1. Убедитесь, что объект — известная низковольтная цепь постоянного тока.
2. Осмотрите корпус, провода и изоляцию щупов. Повреждённым прибором не пользуются.
3. Определите, должна ли цепь быть включена для выбранной функции.
4. Подключите чёрный щуп к COM.
5. Выберите гнездо красного щупа и функцию. При ручном выборе диапазона начните с диапазона, который заведомо включает ожидаемое значение, не превышая ограничения прибора.
6. Проверьте единицу на дисплее: вольты, милливольты, омы, килоомы, амперы и миллиамперы отличаются на множители.
7. Только после этого подключайте щупы к контрольным точкам.

Привычка возвращать красный щуп из токового гнезда в V/Ω сразу после измерения тока снижает риск следующей ошибки. Если оставить его в токовом входе и попытаться измерить напряжение поперёк источника, прибор создаст путь с очень малым сопротивлением. Производитель прямо предупреждает, что это короткое замыкание измерительной цепи.

Измеряем постоянное напряжение

Напряжение существует между двумя точками. Прибор подключают параллельно источнику или компоненту, не разрывая рабочую цепь.

Для батарейного держателя низкого напряжения порядок такой:

1. красный щуп находится во входе напряжения/сопротивления, чёрный — в COM;
2. переключатель установлен на постоянное напряжение;
3. чёрный наконечник касается общей или отрицательной точки;
4. красный касается положительной контрольной точки;
5. значение читают вместе с единицей измерения.

У многих цифровых приборов обратная полярность щупов отображается знаком минус. Это полезная диагностическая подсказка, но не причина подключать цепь наугад: полярность компонентов всё равно определяют по схеме и документации.

В работающем роботе полезно сравнивать напряжение источника без нагрузки и во время запуска моторов. Если значение заметно меняется, наблюдение само по себе ещё не называет виновника: нужно проверить батарею, контакты, провода и допустимый режим драйвера. Результат сравнивают с требованиями конкретных компонентов.

Измеряем сопротивление

В режиме сопротивления мультиметр использует собственный тестовый сигнал. Поэтому сначала отключают все внешние источники и убеждаются, что накопители энергии разряжены безопасным способом, предусмотренным схемой. Для обычного учебного макета это означает снять батарейный держатель или отключить лабораторный источник, а не просто остановить программу контроллера.

Далее красный щуп подключают к входу V/Ω, чёрный — к COM, выбирают режим сопротивления и касаются двух выводов компонента. Если резистор остаётся в собранной схеме, параллельные пути влияют на показание. Для точной проверки его часто приходится изолировать от остальной цепи хотя бы одним выводом; способ выбирают так, чтобы не повредить монтаж.

Касаться пальцами одновременно металлических частей обоих щупов не следует: тело создаёт дополнительный путь и может изменить результат, особенно при больших сопротивлениях. Кроме того, наконечники должны иметь надёжный контакт с выводами, иначе показание будет нестабильным.

Проверяем непрерывность

Прозвонка отвечает на вопрос: существует ли между точками проводящий путь с сопротивлением ниже порога, заданного конкретным мультиметром. Прибор может подать звуковой сигнал, но численный порог и поведение звука зависят от модели.

Порядок похож на измерение сопротивления:

1. полностью снять внешнее питание;
2. красный щуп оставить в V/Ω, чёрный — в COM;
3. выбрать функцию прозвонки;
4. проверить прибор кратким касанием щупов друг к другу согласно его инструкции;
5. коснуться разных концов провода, дорожки, выключателя или предохранителя.

Звуковой сигнал доказывает только наличие пути при малом тестовом токе прибора. Он не подтверждает, что контакт выдержит рабочий ток мотора и не будет проседать под нагрузкой. Поэтому прозвонка хорошо находит обрыв, но не заменяет измерение напряжения на работающей низковольтной системе.

Измеряем ток только через разрыв

Ток проходит через ветвь, поэтому мультиметр должен стать частью этой ветви. Подключение выполняют последовательно:

источник (+) -> красный щуп -> мультиметр -> чёрный щуп -> нагрузка -> источник (-)

Для первого опыта используйте только простую защищённую низковольтную цепь и работайте с наставником. Универсальная последовательность, которую затем уточняют по руководству прибора:

1. отключить питание цепи;
2. оценить ожидаемый ток по схеме и ограничениям компонентов;
3. проверить предохранитель мультиметра предусмотренным производителем способом;
4. подключить красный щуп к подходящему токовому входу, чёрный — к COM;
5. выбрать ток постоянного направления и безопасный диапазон;
6. разорвать одну ветвь и подключить щупы к противоположным сторонам разрыва;
7. убедиться, что параллельного пути вокруг мультиметра нет;
8. кратко подать питание, прочитать значение и снова отключить питание;
9. восстановить цепь и вернуть красный щуп во вход V/Ω.

Никогда не ставьте прибор поперёк батареи или блока питания, когда красный щуп находится в токовом гнезде. В таком режиме вход мультиметра рассчитан на последовательное включение и имеет малое сопротивление. Параллельное подключение может привести к срабатыванию предохранителя, повреждению прибора или источника.

Пусковой ток мотора бывает выше установившегося, а сам мультиметр добавляет в цепь небольшое падение напряжения. Если ожидаемое значение или импульсный характер нагрузки выходят за понятный учебный сценарий, прямое измерение не выполняют. Выбирают предусмотренный схемой датчик тока, шунт или другой метод по документации оборудования.

Как выбрать режим для поиска ошибки

Вопрос при отладке робота	Режим	Питание объекта	Подключение прибора
приходит ли питание на контроллер	постоянное напряжение	включено, если это безопасно для контрольных точек	параллельно между GND и входом питания
цел ли провод от платы до датчика	прозвонка	полностью снято	по одному щупу на каждый конец провода
соответствует ли отдельный резистор номиналу	сопротивление	снято, компонент изолирован от параллельных путей	по щупу на каждый вывод
какой ток проходит через выбранную ветвь	постоянный ток	отключено при монтаже, кратко включено для чтения	последовательно через намеренный разрыв
где теряется напряжение	постоянное напряжение	включено в предусмотренном режиме	сравнить пары контрольных точек, не переставляя режим

Робот не включается

Сначала измеряют напряжение батарейного держателя. Затем, не меняя режим и гнездо красного щупа, проверяют напряжение на входных контактах выключателя и контроллера относительно общей точки. Если источник показывает ожидаемое значение, а на контроллере его нет, неисправность находится между этими узлами. После снятия питания участок можно проверить прозвонкой.

Датчик выдаёт постоянное значение

Проверьте напряжение между его контактами питания и GND, сверив допустимый диапазон с официальной документацией модуля. Затем измерьте сигнал относительно того же GND в двух разных физических условиях. Если питание отсутствует, исправлять программу рано. Если питание есть, но сигнал не меняется, проверяют распиновку, сам датчик и способ чтения входа.

Светодиод не горит

Отключите питание и проверьте полярность, положение выводов на макетной плате и наличие последовательного резистора. Прозвонкой можно проверить перемычки, но нельзя прозванивать запитанную схему. После осмотра верните режим постоянного напряжения и только тогда подайте питание для измерения контрольных точек.

Что запомнить о мультиметре

1. Сначала формулируют вопрос, затем выбирают функцию и гнёзда.
2. Напряжение измеряют параллельно, не разрывая цепь.
3. Сопротивление и непрерывность измеряют только при снятом внешнем питании.
4. Ток измеряют последовательно через заранее созданный разрыв.
5. Красный щуп в токовом входе нельзя ставить поперёк источника.
6. Единица и диапазон — часть результата, а не подпись мелким шрифтом.
7. Руководство конкретного прибора важнее расположения элементов на похожей модели.

Практика

Задание 1. Карта прибора

По руководству своего мультиметра составьте таблицу его функций, входных гнёзд, диапазонов и предохранителей. Отдельно отметьте, какие режимы разрешено использовать на запитанной низковольтной цепи, а какие требуют снятия питания.

Задание 2. Напряжение батарейного держателя

Под наблюдением наставника измерьте постоянное напряжение безопасного батарейного держателя. Зарисуйте положение переключателя, гнёзда щупов и точки касания. Повторите измерение с подключённой разрешённой нагрузкой и сравните показания, не делая вывод о причине различия без дополнительных проверок.

Задание 3. Карта макетной платы

Полностью отключите макет от источника. Прозвоните несколько отверстий внутри одной контактной группы, между соседними группами и вдоль боковой шины. Нарисуйте фактическую карту соединений своей платы.

Задание 4. План измерения тока

Не подключая питание, нарисуйте простую цепь «батарейный держатель — резистор — нагрузка». Отметьте одно место разрыва для последовательного включения мультиметра, направление единственного пути и требуемые гнёзда щупов. Перед реальным опытом отдайте план на проверку наставнику.

Задание 5. Диагностика провода

Получите два внешне одинаковых отключённых кабеля, один из которых может иметь обрыв. Составьте последовательность безопасных проверок, позволяющую различить кабели и исключить плохой контакт щупа.

Проверьте себя

• Почему напряжение измеряют параллельно двум точкам?
• Почему для измерения тока нужно разорвать цепь?
• Что произойдёт, если в токовом режиме поставить щупы поперёк источника?
• Почему сопротивление нельзя измерять на запитанной схеме?
• Как параллельные пути влияют на сопротивление компонента, оставленного в схеме?
• Доказывает ли звуковой сигнал прозвонки, что соединение выдержит ток мотора?
• Зачем читать единицу рядом с числом на дисплее?
• Почему после измерения тока красный щуп полезно сразу вернуть во вход V/Ω?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Мультиметр — прибор, объединяющий несколько электрических измерительных функций.
• Щуп — изолированный провод с наконечником для контакта с контрольной точкой.
• COM — общий вход мультиметра, обычно используемый чёрным щупом.
• Диапазон — интервал значений, который прибор измеряет в выбранном положении.
• Параллельное подключение — подключение прибора к двум существующим узлам отдельной ветвью.
• Последовательное подключение — включение прибора в единственный путь тока через разрыв цепи.
• Прозвонка — проверка непрерывности проводящего пути тестовым сигналом мультиметра.
• Контрольная точка — доступный узел схемы, предназначенный или выбранный для измерения.
• Предохранитель мультиметра — сменный защитный элемент токового входа; тип определяет производитель.
• Параллельный путь — дополнительная ветвь, которая влияет на измерение сопротивления внутри собранной схемы.
