Резисторы и делитель напряжения
Резистор кажется самым простым компонентом на плате, но от его выбора зависит режим целой цепи. Он может ограничить ток индикатора, превратить изменение сопротивления датчика в измеряемое напряжение или сформировать безопасную долю входного сигнала. Чтобы применять резисторы осознанно, нужно видеть не только их номинал, но и соединение с остальными компонентами.

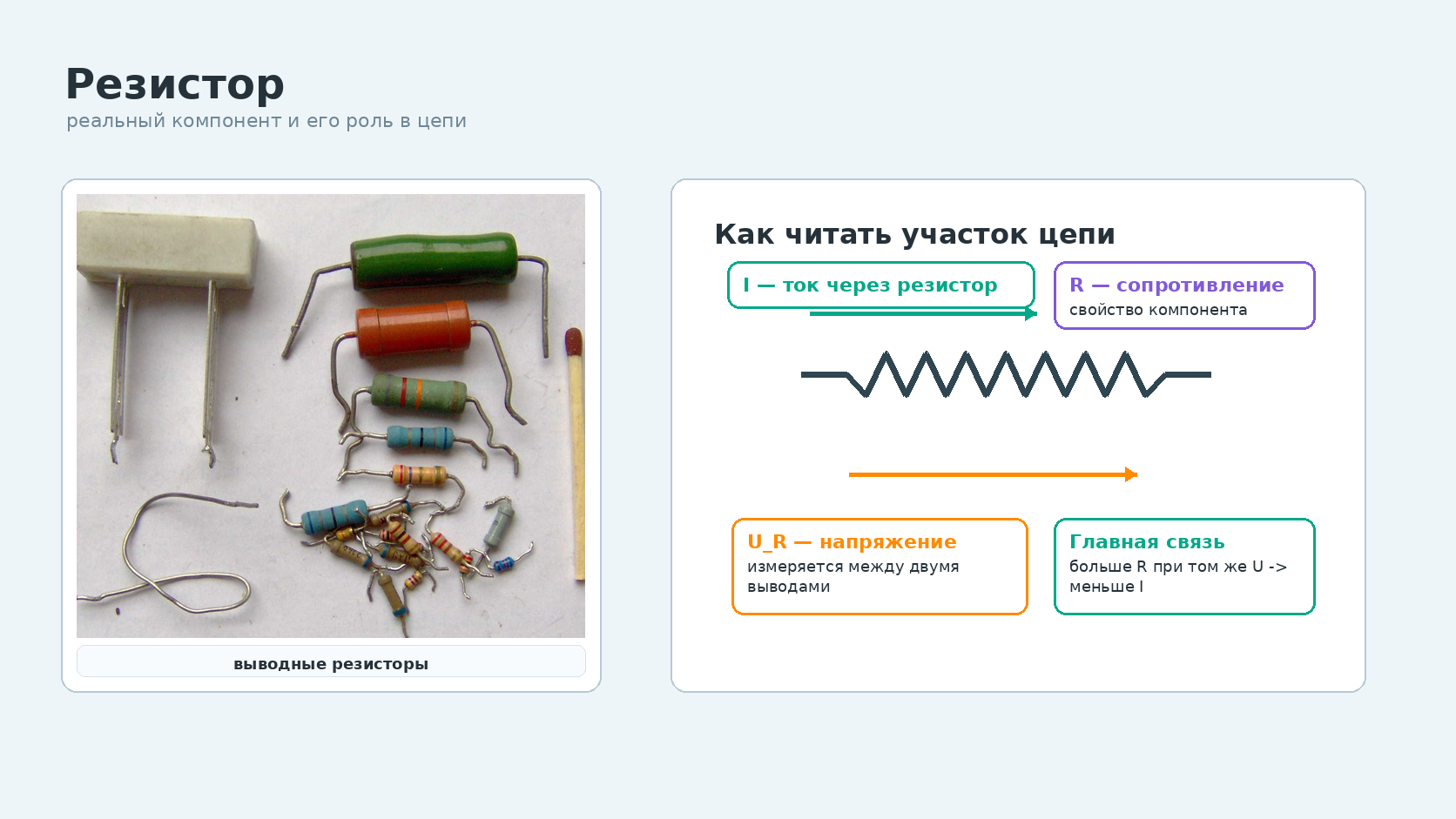

Резистор создаёт заданное электрическое сопротивление: с его помощью ограничивают ток, формируют падение напряжения и задают режим другим компонентам. Два последовательно соединённых резистора образуют делитель напряжения. Напряжение в его средней точке меньше входного, но меняется при подключении нагрузки.
Зачем это нужно
Контроллер робота получает питание, опрашивает датчики и включает индикаторы. У разных узлов разные допустимые токи и напряжения. Если пустить через светодиод слишком большой ток, компонент может повредиться. Если подать на аналоговый вход напряжение выше разрешённого в документации контроллера, можно повредить уже плату. Резисторы помогают задать подходящий электрический режим.
В учебном роботе они встречаются в нескольких ролях:
| Задача | Как участвует резистор | Что проверяют перед сборкой |
|---|---|---|
| Ограничить ток светодиода | включается последовательно со светодиодом | напряжение источника, параметры LED, расчётный ток и мощность |
| Получить долю напряжения | два резистора образуют делитель | отношение сопротивлений и допустимый диапазон входа |
| Задать известное состояние входа | подтягивает вход к питанию или общему проводу | номинал и логические уровни контроллера |
| Преобразовать изменение датчика в напряжение | работает в паре с фоторезистором, терморезистором или другим чувствительным элементом | диапазон сопротивления датчика и нагрузку измерительного входа |
Один и тот же номинал нельзя механически переносить из одной схемы в другую. Сначала определяют роль резистора, затем рассчитывают ток, напряжение и рассеиваемую мощность.
Главная идея
Резистор не «съедает ток» и не выдаёт заранее фиксированное напряжение. Его поведение связано с током и напряжением законом Ома:
V = I · R
где V — напряжение на резисторе в вольтах, I — ток через него в амперах, R — сопротивление в омах.
Из этой записи получаются две удобные формы:
I = V / R, R = V / I
Если к одному и тому же напряжению подключить большее сопротивление, ток будет меньше. Если ток через резистор увеличивается, на нём выделяется больше тепла. Электрическую мощность можно найти несколькими равносильными способами:
P = V · I = I²R = V² / R
Сопротивление измеряют в омах: 1 кОм = 1000 Ом, 1 МОм = 1 000 000 Ом. Мощность измеряют в ваттах. В расчётах удобно сначала переводить миллиамперы в амперы: 10 мА = 0,010 А.
Номинал и допустимая мощность
На выводном резисторе номинал часто кодируется цветными полосами, а на SMD-компоненте — короткой маркировкой. Однако маркировка зависит от серии и исполнения. Для сборки полезно сверить номинал мультиметром, особенно если полосы плохо различимы.
У реального резистора есть не только сопротивление:
- допуск показывает возможное отклонение номинала;
- допустимая мощность ограничивает нагрев;
- температурный коэффициент описывает изменение сопротивления при нагреве;
- максимальное рабочее напряжение задаётся производителем для конкретной серии.
Вводный расчёт обычно начинается с сопротивления и мощности. Если расчёт даёт 0,027 Вт, выбирают компонент с заметным запасом по мощности, а не с пределом ровно 0,027 Вт. Конкретный запас и допустимую температуру определяют по документации компонента и условиям внутри корпуса робота.
Последовательный резистор для индикатора
Для предварительного расчёта цепи светодиода используют напряжение источника Vпит, прямое напряжение светодиода Vf и желаемый ток I:
R = (Vпит − Vf) / I
Предположим, учебная цепь питается от 5 В, для красного LED в первом приближении принято Vf ≈ 2,0 В, а целевой ток равен 10 мА:
R = (5 − 2) / 0,010 = 300 Ом
Из доступного набора можно выбрать ближайший больший номинал 330 Ом. Тогда оценка тока:
I = (5 − 2) / 330 ≈ 0,00909 А = 9,1 мА
Оценка мощности резистора:
P = I²R ≈ 0,0273 Вт = 27,3 мВт
Это учебный расчёт, а не универсальный рецепт. Vf зависит от конкретного светодиода, тока и температуры. Окончательный выбор делают по даташиту компонента и проверяют измерением. Подробно этот случай разобран в следующем уроке.
Как устроен делитель напряжения

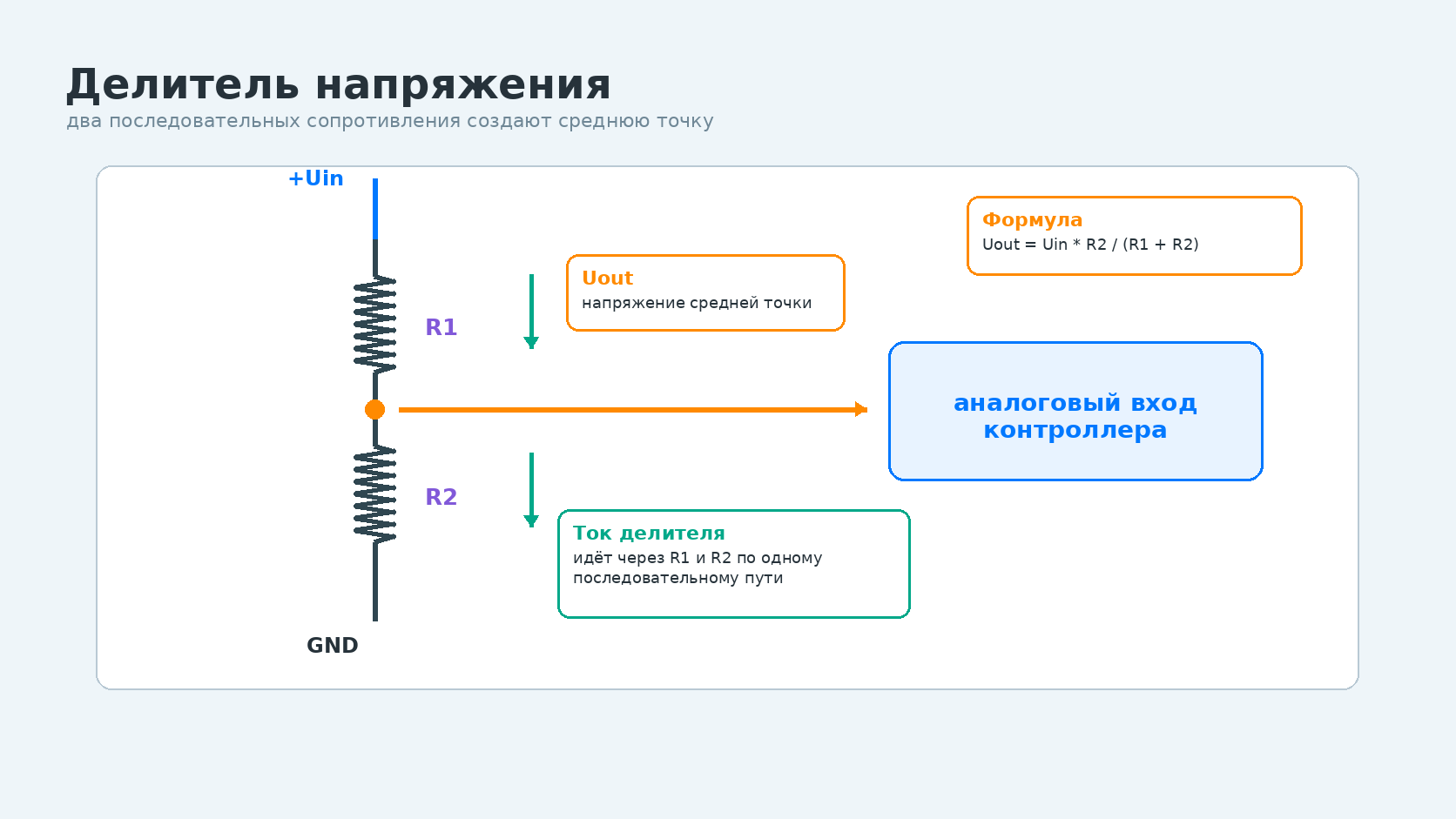

Делитель состоит из двух резисторов, соединённых последовательно. R1 находится между входным напряжением и средней точкой, R2 — между средней точкой и общим проводом. Выход снимают со средней точки относительно общего провода.
Для делителя без подключённой нагрузки:
Vout = Vin · R2 / (R1 + R2)
Если R1 = R2, выходное напряжение равно половине входного. Например, при Vin = 6 В и двух резисторах по 10 кОм:
Vout = 6 · 10 / (10 + 10) = 3 В
Через последовательную цепь течёт 6 В / 20 кОм = 0,3 мА. На каждом одинаковом резисторе рассеивается около 0,9 мВт.
Что меняет нагрузка
Формула выше предполагает, что выход почти не потребляет ток. Реальное подключённое устройство обладает конечным входным сопротивлением. Оно становится параллельно R2 и меняет нижнее плечо делителя.
Пусть к предыдущему делителю подключена учебная нагрузка RL = 10 кОм. Эквивалентное сопротивление нижнего плеча:
Rнижн = R2 ∥ RL = R2 · RL / (R2 + RL)
= 10 · 10 / (10 + 10) = 5 кОм
Теперь выход равен:
Vout = 6 · 5 / (10 + 5) = 2 В
Без нагрузки было 3 В, а под такой нагрузкой стало 2 В. Общий ток вырос с 0,3 до 0,4 мА, а по каждой параллельной ветви течёт 0,2 мА.
Обычный резистивный делитель не предназначен для питания двигателя, сервопривода, платы контроллера или другой заметной нагрузки. Его выход зависит от входного напряжения и потребляемого тока. Для питания применяют подходящий стабилизатор или преобразователь, выбранный по току, напряжению и условиям работы.
Делитель особенно удобен там, где нагрузка имеет высокое входное сопротивление: например, для измерительного входа контроллера. Но и в этом случае проверяют допустимое входное напряжение, входное сопротивление, токи утечки, требования к сопротивлению источника сигнала и поведение при выключенном контроллере — всё по документации конкретной платы или микроконтроллера.
Пример: измерение батареи робота
Роботу полезно оценивать напряжение батареи и заранее сообщать о разряде. Контроллер не обязательно допускает прямую подачу полного напряжения батареи на аналоговый вход. Тогда делитель уменьшает измеряемое напряжение до разрешённого диапазона.
Порядок проектирования такой:
- Найти максимально возможное напряжение полностью заряженного источника, а не только номинал на этикетке.
- Открыть документацию контроллера и определить разрешённый диапазон аналогового входа.
- Выбрать отношение
R1иR2, при котором выход остаётся ниже предела с учётом допусков. - Проверить ток делителя, рассеиваемую мощность и влияние входной нагрузки.
- Собрать схему при снятом питании и сначала измерить выход мультиметром.
- Только после проверки подключить среднюю точку к контроллеру и откалибровать расчёт по измеренному отношению.
Такой делитель служит измерительным интерфейсом. Он не заряжает батарею и не заменяет защиту аккумулятора.
Что запомнить про резисторы и делитель
| Ситуация | Основная формула | Главная проверка |
|---|---|---|
| Ток через резистор | I = V / R | какое напряжение приложено именно к резистору |
| Мощность резистора | P = VI = I²R | есть ли запас по допустимой мощности |
| Делитель без нагрузки | Vout = Vin · R2 / (R1 + R2) | правильно ли выбраны верхнее и нижнее плечо |
| Делитель с нагрузкой | сначала найти `R2 | |
| Измерение батареи | расчёт по максимальному Vin | не превышен ли предел входа контроллера |
Практика
Задание 1. Ограничение тока
Источник выдаёт 3,3 В. Для учебного индикатора принято расчётное прямое напряжение 1,9 В и ток 5 мА. Рассчитайте сопротивление, выберите ближайший больший номинал из своего набора и оцени мощность резистора. Не подключайте компонент, пока не сверишь параметры его даташита.
Задание 2. Делитель без нагрузки
Для Vin = 9 В, R1 = 20 кОм и R2 = 10 кОм рассчитайте Vout, ток через делитель и мощность каждого резистора. Нарисуйте схему и отметьте среднюю точку.
Задание 3. Нагруженный делитель
К делителю из задания 2 подключили нагрузку RL = 10 кОм. Найдите эквивалентное сопротивление нижнего плеча и новое выходное напряжение. Сравните результат с режимом без нагрузки.
Задание 4. Проверка измерением
Соберите безопасный делитель от учебного низковольтного источника. До подключения контроллера измерьте Vin и Vout мультиметром. Запишите номиналы, измеренные сопротивления, расчётное и фактическое отношение напряжений. Готового вывода в отчёте нет — сформулируйте его по своим данным.
Проверьте себя
- Как связаны напряжение, ток и сопротивление в законе Ома?
- Почему у резистора проверяют не только номинал, но и мощность?
- Где в делителе находятся
R1,R2и точкаVout? - При каком условии работает простая формула ненагруженного делителя?
- Почему параллельная нагрузка уменьшает эквивалентное сопротивление нижнего плеча?
- Почему делитель нельзя считать стабилизированным питанием двигателя или платы?
- Какое напряжение батареи используют при проверке предела аналогового входа: номинальное или максимально возможное?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- Резистор — компонент с заданным электрическим сопротивлением.
- Сопротивление — величина, связывающая напряжение и ток; измеряется в омах.
- Номинал — указанное производителем значение параметра компонента.
- Допуск — разрешённое отклонение реального значения от номинала.
- Рассеиваемая мощность — скорость превращения электрической энергии в тепло на компоненте.
- Делитель напряжения — два последовательных сопротивления, с общей точки которых снимают часть входного напряжения.
- Плечо делителя — один из двух резисторов делителя.
- Нагрузка — цепь, подключённая к выходу и потребляющая ток.
- Параллельное соединение — соединение компонентов между одной и той же парой узлов.
- Входное сопротивление — сопротивление, которое подключённое устройство представляет для источника сигнала.
