Напряжение, ток и сопротивление

Слова «напряжение», «ток» и «сопротивление» часто встречаются рядом, но обозначают разные физические величины. Напряжение сравнивает электрические потенциалы двух точек, ток показывает скорость переноса заряда через сечение проводника, а сопротивление связывает приложенное напряжение с возникающим током. Если смешать эти понятия, легко выбрать неподходящий компонент или неверно истолковать измерение.

Коротко

Напряжение обозначают U или V и измеряют в вольтах. Ток обозначают I и измеряют в амперах. Сопротивление обозначают R и измеряют в омах. Для омического участка цепи эти величины связывает закон Ома: U = I · R.

Зачем это нужно

На аккумуляторе указано напряжение, в документации мотора — диапазон питания и потребляемый ток, а на резисторе — сопротивление. Эти числа нельзя сравнивать напрямую: у них разные физические смыслы и единицы.

В роботе напряжение питания должно подходить контроллеру, датчикам и драйверу. Источник должен уметь отдавать требуемый ток без недопустимого падения напряжения. Сопротивление в цепи ограничивает ток или создаёт нужное падение напряжения. Ошибка в одной величине проявляется по-разному: плата перезапускается, датчик выдаёт нестабильные данные, компонент нагревается или мотор не развивает ожидаемый момент.

Расчёт не заменяет техническую документацию. Он помогает заранее проверить порядок величин и заметить невозможный результат. После расчёта инженер сопоставляет напряжение, ток, сопротивление и мощность с допустимыми режимами конкретных компонентов.

Главная идея

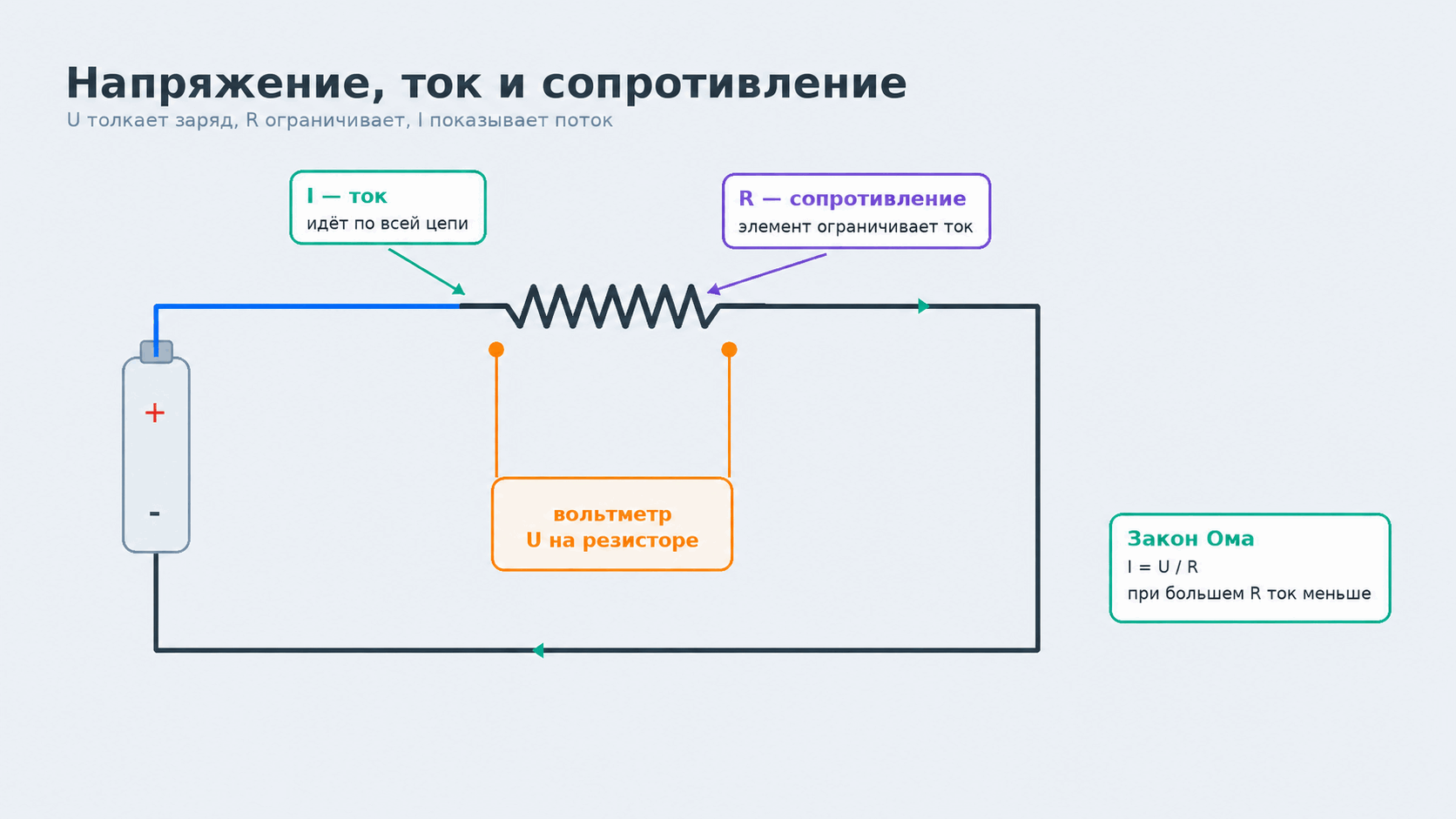

Три величины описывают разные стороны одного режима цепи:

• напряжение — сколько энергии электрическое поле передаёт на единицу заряда при перемещении между двумя точками;
• ток — сколько заряда проходит через выбранное сечение за единицу времени;
• сопротивление — насколько данный элемент при заданных условиях ограничивает ток.

Для простого омического резистора при неизменной температуре удобно использовать закон Ома:

U = I · R

Из него следуют две формы:

I = U / R,    R = U / I

Формула работает только вместе с единицами. Вольты, амперы и омы согласованы так, что 1 Ω = 1 V/A.

Три величины без путаницы

Величина	Обозначение	Единица СИ	Что сравниваем или считаем	Типичная запись
разность потенциалов, напряжение	U, иногда V	вольт, V	две точки цепи	5 V между питанием и общим проводом
электрический ток	I	ампер, A	поток заряда через сечение	0.020 A через резистор
электрическое сопротивление	R	ом, Ω	отношение напряжения к току для элемента в выбранном режиме	220 Ω

Буква V используется и как символ вольта, и в некоторых учебниках как обозначение напряжения. Контекст различает их: в записи V = 5 V слева стоит величина, справа — число с единицей. В русскоязычных схемах напряжение часто обозначают U.

Значение без единицы неполно

Число 5 не сообщает, о чём идёт речь. 5 V, 5 A и 5 Ω описывают три разных свойства. В расчёте и отчёте записывайте единицу рядом с каждым исходным и полученным значением.

Напряжение существует между точками

Нельзя полноценно сказать «в этой точке есть 5 вольт», не указав точку отсчёта. Обычно подразумевается: потенциал этого узла на 5 V выше потенциала общего провода. Напряжение батареи также определяют между её двумя выводами.

Источник поддерживает разность потенциалов. Когда цепь замкнута, электрическое поле передаёт энергию зарядам и может поддерживать ток. Однако одно и то же напряжение не гарантирует один и тот же ток: ток зависит от подключённой цепи.

Вольтметр концептуально сравнивает две точки, поэтому напряжение измеряют между выводами компонента, то есть параллельно ему. Практическое подключение прибора будет разобрано в уроке о мультиметре; до этого не переставляйте щупы в работающей сборке без инструкции преподавателя.

Ток — скорость переноса заряда

Средний ток определяется отношением прошедшего заряда к времени:

I = ΔQ / Δt

Один ампер соответствует одному кулону в секунду. В небольшой электронной цепи часто встречаются миллиамперы, поэтому значение 20 mA означает 0.020 A, а не 20 A.

Ток относится к ветви или элементу, через который он течёт. В простой последовательной цепи ток одинаков через все последовательно соединённые компоненты. В разветвлённой цепи общий ток разделяется между ветвями.

Амперметр должен оказаться в пути тока, то есть включается последовательно. Неправильная попытка подключить вход измерения тока прямо между выводами источника может создать путь очень малого сопротивления. Такое подключение не выполняют; безопасный порядок появится в отдельном уроке о мультиметре.

Сопротивление зависит не только от надписи

Резистор создают так, чтобы его сопротивление было известным и достаточно стабильным в заданных условиях. Но любой реальный проводник имеет сопротивление, зависящее от материала, геометрии и температуры. Контакты и провода тоже добавляют небольшие сопротивления.

Для омического элемента график напряжения от тока приблизительно прямой, а отношение U/I остаётся постоянным в рабочем диапазоне. Не все компоненты омические. Светодиод, транзистор и обмотка работающего мотора не сводятся к одному постоянному сопротивлению во всех режимах.

Мотор особенно показателен. Его ток меняется с механической нагрузкой и частотой вращения; при неподвижном роторе противо-ЭДС отсутствует, поэтому ток может заметно отличаться от тока свободного хода. Нельзя измерить сопротивление выключенного мотора и считать, что этого числа достаточно для всех рабочих состояний.

Приставки и перевод единиц

В электронике удобно менять масштаб единиц.

Приставка	Символ	Множитель	Пример
милли	m	10⁻³	8 mA = 0.008 A
микро	µ	10⁻⁶	250 µA = 0.000250 A
кило	k	10³	4.7 kΩ = 4700 Ω
мега	M	10⁶	1 MΩ = 1 000 000 Ω

Регистр имеет смысл: m и M — разные приставки. В вычислениях сначала переведите значения в согласованные единицы. Например, в формуле I = U/R можно подставить вольты и омы, получить амперы, а затем перевести результат в миллиамперы.

Закон Ома шаг за шагом

Рассмотрим расчёт для идеализированного резистора 330 Ω, подключённого к источнику 3 V.

1. Искомая величина — ток I.
2. Исходные величины уже записаны в вольтах и омах.
3. Используем I = U/R.
4. Подставляем единицы вместе с числами:

I = 3 V / 330 Ω ≈ 0,00909 A

5. Переводим результат: 0.00909 A ≈ 9.09 mA.

Это расчёт модели с резистором. Он не является указанием подключать случайный компонент к источнику. Для реальной сборки дополнительно проверяют допустимое напряжение, ток, мощность, полярность и документацию всех деталей.

Второй пример: на резисторе 1 kΩ измерена разность потенциалов 5 V. Тогда:

I = 5 V / 1000 Ω = 0,005 A = 5 mA

Быстрая проверка порядка величин полезна: при нескольких вольтах и сопротивлении в килоомах ожидаются миллиамперы, а не десятки ампер.

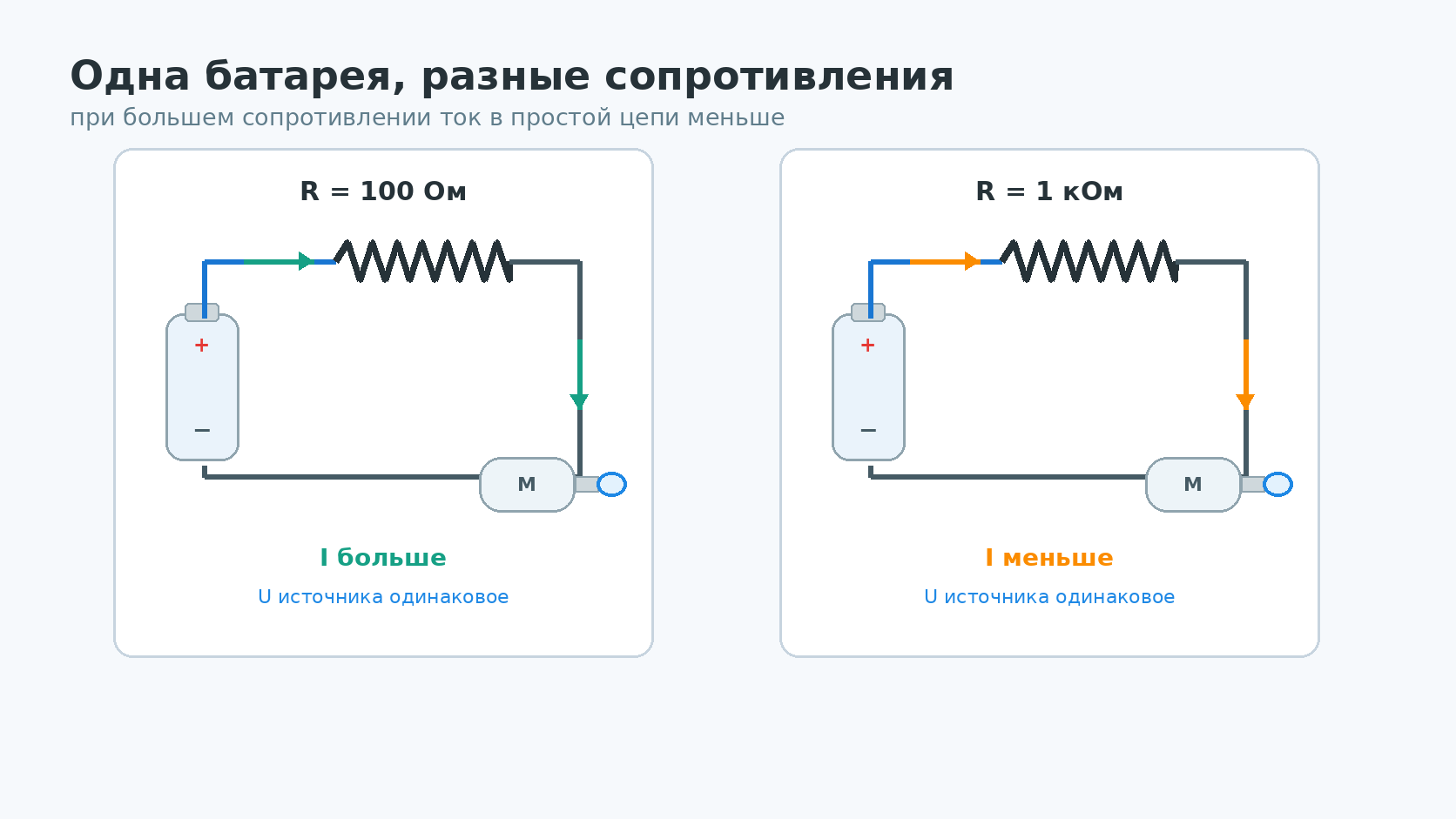

Как сопротивление меняет ток

Если напряжение одинаково и сравниваются омические резисторы, из I = U/R следует: при большем сопротивлении ток меньше. Удвоили сопротивление — ток в идеальной модели уменьшился вдвое. Удвоили напряжение при том же сопротивлении — ток удвоился.

Колёсные модули внизу иллюстрации напоминают о применении в роботе, но не подключены к показанным резистивным контурам. Сравнивать нужно только две верхние цепи: источники у них одинаковы, а плотность зелёных маркеров условно показывает различие токов.

Изменение в модели	Что остаётся постоянным	Как изменяется ток
напряжение увеличили в 2 раза	сопротивление	увеличивается в 2 раза
сопротивление увеличили в 2 раза	напряжение	уменьшается в 2 раза
напряжение и сопротивление увеличили в 2 раза	отношение U/R	не меняется

Эти пропорции относятся к модели с постоянным сопротивлением. Если компонент нагревается или является нелинейным, сопротивление либо отношение U/I может изменяться вместе с режимом.

Пример из программы робота

Небольшой скрипт может проверить расчёт и единицы, но исходные данные всё равно выбирает инженер:

voltage_v = 3.0
resistance_ohm = 330.0

current_a = voltage_v / resistance_ohm
current_ma = current_a * 1000

print(f"Расчётный ток: {current_ma:.2f} mA")

Названия переменных включают единицы. Это уменьшает риск подставить миллиамперы туда, где ожидаются амперы. Для датчиков и приводов программа чаще получает не сопротивление, а измеренное напряжение или цифровой код преобразователя. Закон Ома всё равно остаётся частью электрической модели входной цепи.

Что запомнить о величинах

• напряжение измеряется между двумя точками и выражается в вольтах;
• ток — скорость переноса заряда, выраженная в амперах;
• сопротивление выражается в омах и связывает напряжение с током;
• для омического участка U = I · R;
• миллиамперы нужно переводить в амперы, а килоомы — в омы перед обычной подстановкой;
• закон Ома не превращает любой компонент в постоянный резистор;
• расчётный режим проверяют по документации и безопасно подтверждают измерением;
• измерение напряжения и измерение тока требуют принципиально разного включения прибора.

Практика

1. Составьте карточки для напряжения, тока и сопротивления: обозначение, единица СИ, что именно описывает величина и один пример записи.
2. Переведите в базовые единицы: 35 mA, 420 µA, 2.2 kΩ, 0.47 MΩ. Сохраните промежуточные множители.
3. Рассчитайте ток через идеальный резистор 680 Ω при напряжении 3.3 V. Запишите ответ сначала в амперах, затем в миллиамперах.
4. Рассчитайте сопротивление омического участка, если между его выводами 5 V, а ток равен 2 mA. Проверьте результат обратной подстановкой.
5. Для трёх моделей с одинаковым напряжением и разными сопротивлениями предскажите порядок токов до вычисления. Затем выполните расчёт и сравните с прогнозом.
6. Измените Python-скрипт так, чтобы он принимал два набора U и R, печатал ток в миллиамперах и явно показывал использованные единицы.
7. Объясните, почему сопротивление выключенного мотора нельзя считать полной моделью тока движущегося робота.
8. На готовой схеме отметьте, между какими точками определяется напряжение на резисторе и через какой путь течёт ток. Не подключайте прибор к физическому стенду до урока о мультиметре.

Готовых ответов нет: покажите формулы, единицы, преобразования и проверку обратной подстановкой.

Проверьте себя

1. Почему напряжение всегда относится как минимум к двум точкам?
2. Что физически означает один ампер?
3. Как связаны один ом, один вольт и один ампер?
4. Какую форму закона Ома используют для поиска тока?
5. Сколько ампер в 25 mA?
6. Почему при одинаковом напряжении больший омический резистор даёт меньший ток?
7. Почему закон Ома нельзя без оговорок применять к светодиоду или работающему мотору как к постоянному сопротивлению?
8. Чем концептуально отличается подключение вольтметра от подключения амперметра?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

Термин	Значение
напряжение	разность электрических потенциалов между двумя точками
вольт	единица СИ для напряжения, символ V
электрический ток	скорость переноса электрического заряда через сечение
ампер	единица СИ для тока, символ A; один ампер равен одному кулону в секунду
сопротивление	отношение напряжения к току для участка в выбранном режиме
ом	единица СИ для сопротивления, символ Ω; 1 Ω = 1 V/A
закон Ома	соотношение U = I · R для омического участка
омический элемент	элемент с приблизительно постоянным отношением напряжения к току в рассматриваемом диапазоне
миллиампер	тысячная доля ампера
килоом	тысяча омов
