Библиотеки Arduino
Библиотека — это готовый набор C++-кода для определённой задачи: управления дисплеем, сервоприводом, датчиком, памятью или интерфейсом связи. Она скрывает повторяющиеся низкоуровневые операции за понятными классами и функциями, но не отменяет необходимость проверить совместимость и прочитать документацию.
Библиотеку устанавливают один раз, подключают директивой #include, создают нужный объект и вызывают документированные методы. Имя библиотеки, её автор, версия и поддерживаемые платы важны: одинаково названные пакеты могут иметь разные интерфейсы.
Зачем это нужно
Чтобы самостоятельно управлять I2C-дисплеем, пришлось бы написать обмен по шине, команды контроллера экрана, обработку его состояний и вывод каждого символа. Хорошая библиотека уже содержит этот код и предлагает операции вроде begin(), clear() или print().
В робототехническом проекте библиотеки позволяют сосредоточиться на поведении устройства:
- повернуть сервопривод в нужное положение;
- получить измерение с датчика;
- вывести скорость колеса на экран;
- записать настройки в память;
- обменяться пакетом по радиоканалу.
Но случайная библиотека может не поддерживать вашу плату, конфликтовать с таймером, использовать слишком много памяти или иметь API, отличный от кода в найденном примере. Поэтому установка — только начало работы.
Главная идея

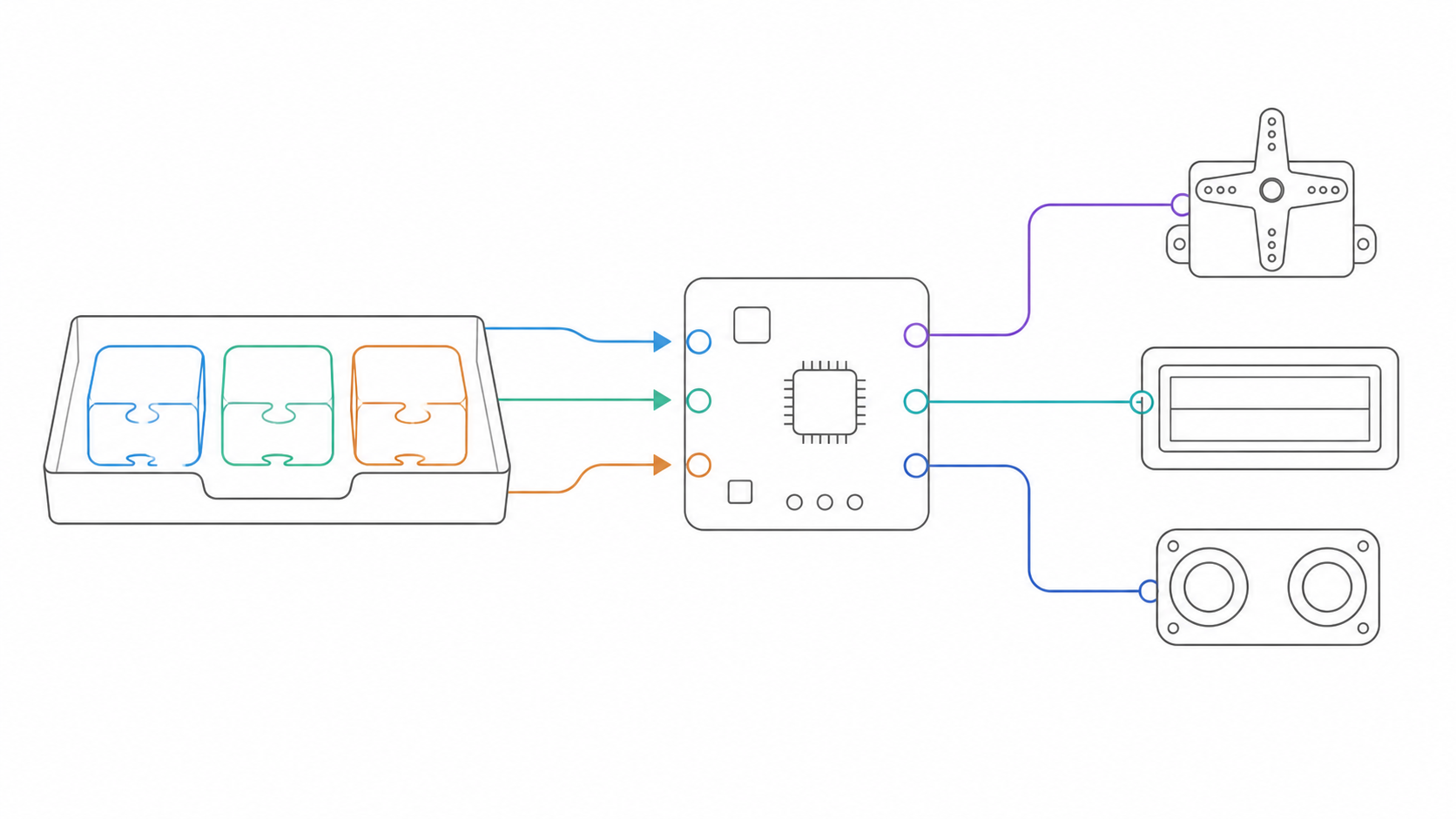

Библиотека создаёт промежуточный слой между скетчем и устройством:
ваш алгоритм -> документированный API -> код библиотеки -> периферия
API описывает, какие классы, функции и параметры доступны программе. Пользователь библиотеки не обязан знать каждую внутреннюю операцию, однако должен понимать входные данные, результат, ограничения и момент вызова каждого метода.
Из чего состоит библиотека
У типичной Arduino-библиотеки есть исходные файлы C++, метаданные и примеры. Точная структура определяется спецификацией Arduino CLI.
| Часть | Для чего нужна | Что проверяет пользователь |
|---|---|---|
заголовочный файл .h | объявляет классы, функции и константы | какие имена доступны после #include |
исходный файл .cpp | содержит реализацию | обычно не редактируется в проекте |
library.properties | хранит имя, версию, автора, архитектуры и зависимости | подходит ли пакет и откуда он получен |
папка examples | содержит минимальные скетчи | как начинается работа с API |
README, документация | описывает подключение и ограничения | распиновку, питание, совместимость |
| лицензия | задаёт условия распространения кода | можно ли использовать и изменять пакет |
Некоторые библиотеки входят в ядро платформы или поставляются вместе с IDE, другие устанавливаются отдельно через Library Manager, архивом ZIP или из репозитория. Для учебного проекта удобнее Library Manager: он показывает доступные версии и уменьшает риск положить пакет не в ту папку.

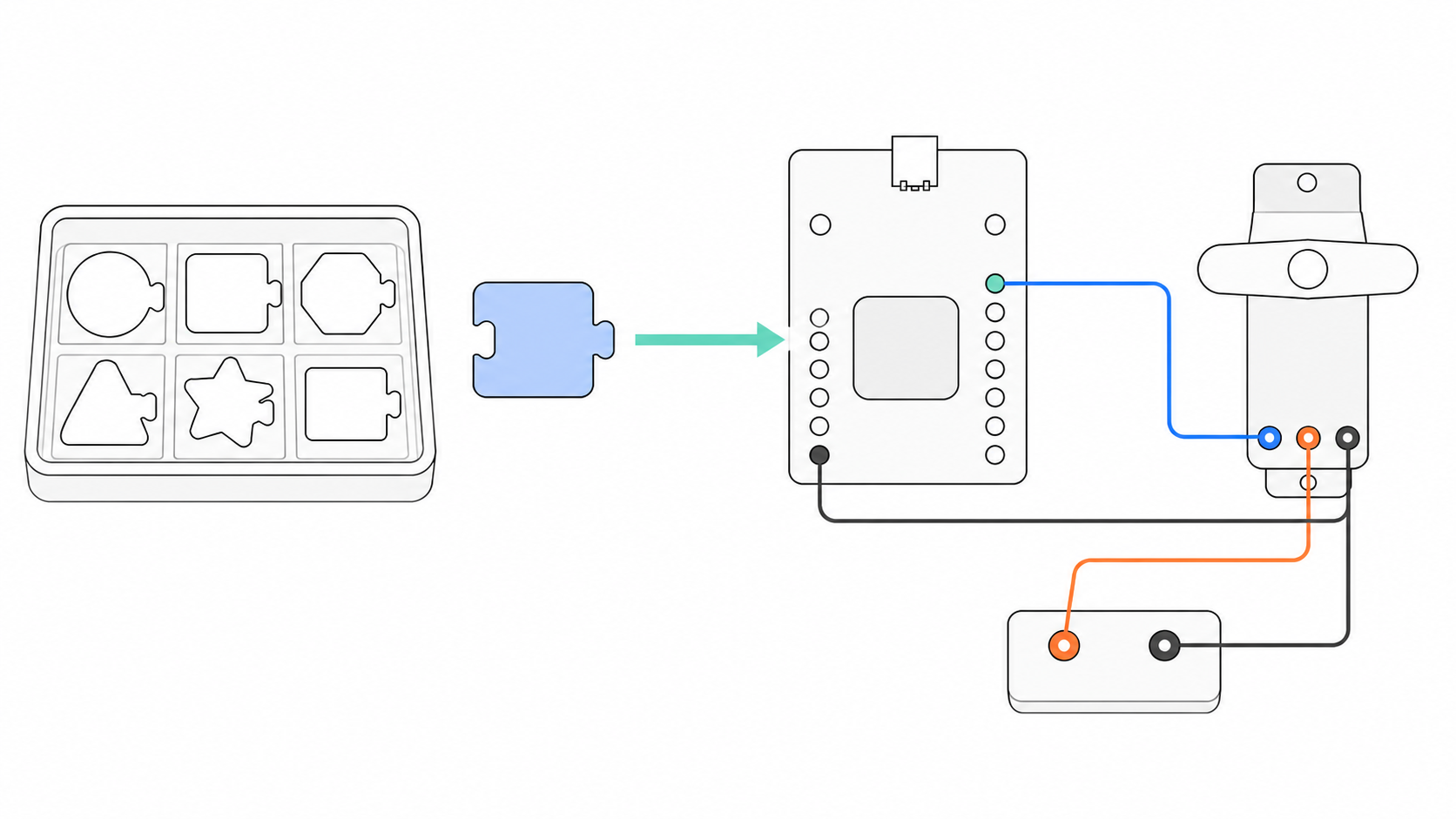

Как выбрать подходящий пакет
Поиск только по названию устройства часто даёт несколько вариантов. Перед установкой ответьте на вопросы:
- Кто автор и где находится официальный репозиторий?
- Для какого контроллера устройства написан пакет?
- Поддерживается ли архитектура вашей платы?
- Какой интерфейс подключения ожидается: GPIO, UART, I2C или SPI?
- Есть ли минимальный пример и актуальная документация?
- Нужны ли дополнительные зависимости?
- Какие ресурсы занимает библиотека: таймеры, прерывания, RAM, Flash?
Например, надпись «I2C LCD» не определяет библиотеку однозначно. Под ней может скрываться символьный HD44780 с I/O-расширителем или графический OLED с другим контроллером. Их команды и схемы подключения различаются.
У двух пакетов может встречаться файл с похожим именем, но конструктор и методы будут отличаться. Код следует сверять с документацией именно установленной версии и автора.
Установка через Library Manager
В Arduino IDE 2 библиотеку устанавливают через менеджер:
- Откройте Library Manager на боковой панели.
- Найдите библиотеку по точному имени.
- Сверьте автора и ссылку на документацию.
- Выберите версию, если проект требует определённую.
- Нажмите Install и согласитесь установить зависимости, только если они ожидаемы.
- Откройте пример из меню примеров и сначала скомпилируйте его без изменений.
Если компилятор сообщает No such file or directory, проверьте точное имя в #include, факт установки и выбранную плату. Повторная установка нескольких одноимённых библиотек может усилить путаницу: IDE иногда сообщает, какой экземпляр использован и какие альтернативы найдены.
Четыре шага использования API
Большинство объектных библиотек встречается в скетче в похожем порядке, хотя конкретные имена различаются.
| Шаг | Пример | Смысл |
|---|---|---|
| подключить заголовок | #include <Servo.h> | сделать объявления библиотеки доступными компилятору |
| создать объект | Servo gate; | представить конкретное устройство в программе |
| инициализировать | gate.attach(9); | связать объект с ресурсом платы |
| вызвать метод | gate.write(90); | передать устройству команду через API |
Ниже — небольшой пример с официальной библиотекой Servo. Электрическое подключение и ограничения питания рассматриваются в следующем уроке.
#include <Servo.h>
Servo gate;
const uint8_t servoPin = 9;
void setup() {
gate.attach(servoPin);
gate.write(90);
}
void loop() {
gate.write(35);
delay(800);
gate.write(145);
delay(800);
}
Директива #include обрабатывается до компиляции. Объект gate создаётся глобально, чтобы к нему имели доступ setup() и loop(). Метод attach() выделяет ресурсы, нужные библиотеке, а write() передаёт новую команду.
Это общий способ чтения кода, но не универсальный набор методов. У другой библиотеки начальный вызов может называться begin(), требовать адрес, скорость интерфейса или ссылку на объект шины.
Читаем пример без слепого копирования
Готовый пример полезен как проверенный минимальный маршрут, если разобрать его по слоям:
- Подключения. Какие контакты и напряжения указаны автором?
- Конфигурация. Какие константы меняются под конкретную плату?
- Инициализация. Что должно успешно выполниться в
setup()? - Основная операция. Какой метод получает или отправляет данные?
- Обработка ошибки. Как программа сообщает, что устройство не найдено?
- Время. Есть ли блокирующие задержки, ожидание ответа или ограничение частоты опроса?
Затем пример сокращают до одной проверяемой функции. Только после успешного теста добавляют его в программу робота. Если перенести сразу несколько библиотек и сотню строк, причина первой ошибки становится неочевидной.
Версии и воспроизводимость
API развивается: метод могут переименовать, изменить значение по умолчанию или добавить зависимость. Проект, собранный сегодня, должен быть возможно повторить позже.
Запишите рядом с проектом:
- полное имя библиотеки и автора;
- установленную версию;
- URL документации или репозитория;
- модель платы и версию её core-пакета;
- изменённые настройки и распиновку.
| Ситуация | Без записи версии | С записью версии |
|---|---|---|
| проект открыли через полгода | IDE может поставить новый несовместимый API | можно восстановить прежнее окружение |
| код передали однокласснику | трудно понять, почему пример не собирается | зависимости перечислены явно |
| появилась ошибка после обновления | неизвестно, что изменилось | версии можно сравнить и откатить осознанно |
Для командной разработки зависимости фиксируют в конфигурации Arduino CLI или описывают в README проекта. Нельзя копировать папку неизвестного происхождения и считать её «той же библиотекой» только из-за совпавшего имени.
Конфликты ресурсов
Библиотека может использовать аппаратный таймер, прерывание, последовательный порт или буфер в памяти. Две библиотеки иногда требуют один ресурс. Симптомы бывают необычными: перестаёт работать PWM на части пинов, сервопривод дрожит, теряются байты или скетч не помещается в память.
Порядок расследования:
- Прочитайте раздел ограничений обеих библиотек.
- Соберите минимальный скетч с первой библиотекой.
- Добавьте вторую без остальной логики.
- Сравните занятые пины, таймеры и интерфейсы.
- Проверьте сообщения компилятора о Flash и RAM.
Не исправляйте конфликт случайной заменой номеров пинов, если библиотека привязана к аппаратному периферийному блоку.
Когда библиотека не нужна
Для одного digitalWrite() отдельный пакет только усложнит проект. Библиотека оправдана, когда она:
- скрывает сложный протокол или формат данных;
- уже проверяет ошибки и граничные случаи;
- поддерживает семейство совместимых устройств;
- делает код проекта короче и яснее;
- имеет понятную документацию и сопровождение.
Короткий собственный модуль может быть лучше заброшенной зависимости. Однако переписывать сложный драйвер только ради «полного контроля» тоже рискованно. Решение принимают по сложности протокола, качеству существующего кода и требованиям проекта.
Что запомнить о библиотеках
- Библиотека предоставляет API, а не магически определяет любое подключённое устройство.
- Точный пакет выбирают по контроллеру, автору, версии и поддерживаемой архитектуре.
- Сначала собирают минимальный официальный пример, затем переносят нужные вызовы.
#include, объект, инициализация и методы — распространённая, но не единственная форма API.- Версии и зависимости нужно записывать.
- Электрические ограничения устройства остаются в силе независимо от удобства библиотеки.
Практика
Задание 1. Паспорт библиотеки
Выберите библиотеку из Library Manager и заполните карточку: точное имя, автор, версия, архитектуры, зависимости, официальный репозиторий, один минимальный пример и используемые ресурсы.
Задание 2. Разбор примера
Возьмите один пример установленной библиотеки. Отметьте #include, созданные объекты, инициализацию, основной метод и обработку ошибок. Перепишите назначение каждого фрагмента своими словами, не меняя код.
Задание 3. Минимальный тест
Составьте скетч, который проверяет только одну функцию выбранного устройства. Добавьте сообщение в Serial об успешной инициализации или ошибке, если API это позволяет. Не добавляйте код всего робота.
Задание 4. Сравнение пакетов
Найдите две библиотеки для одного типа периферии. Сравните авторов, API, версии, примеры, поддержку вашей платы и активность репозитория. Обоснуйте выбор без оценки «первая в поиске».
Проверьте себя
- Что такое API библиотеки?
- Зачем проверять автора пакета в Library Manager?
- Что делает директива
#include? - Чем объект отличается от метода?
- Почему пример следует сначала собрать без изменений?
- Какие сведения нужны для воспроизводимости проекта?
- Какие аппаратные ресурсы могут конфликтовать у библиотек?
- Почему удобный API не отменяет проверку питания и распиновки?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- Библиотека — повторно используемый набор исходного кода с документированным интерфейсом.
- API — правила обращения к классам, функциям, методам и данным библиотеки.
- Заголовочный файл — файл объявлений C++, подключаемый через
#include. - Объект — экземпляр класса, представляющий устройство или программный узел.
- Метод — функция, вызываемая у объекта.
- Инициализация — подготовка объекта и оборудования к работе.
- Зависимость — другая библиотека или пакет, нужный для сборки.
- Версия — обозначение состояния пакета, позволяющее различать изменения.
- Архитектура — семейство процессоров и платформ, для которых заявлена поддержка.
