digitalWrite: мигание светодиодом

Мигающий светодиод — небольшая, но полноценная система управления: программа меняет состояние вывода, электрическая цепь ограничивает ток, а свет преобразует результат в заметное действие. На этом примере удобно проверить путь от строки C++ до физического сигнала.

Коротко

pinMode() назначает пину роль выхода, а digitalWrite() устанавливает на нём логическое состояние HIGH или LOW. Внешний светодиод подключают последовательно с токоограничивающим резистором.

Зачем это нужно

Светодиод в роботе может показывать режим, ошибку, готовность, получение команды или срабатывание датчика. Те же цифровые состояния применяются для управляющих входов драйверов, реле-модулей и других логических устройств. Поэтому мигание — не просто визуальный эффект, а первая проверка цифрового выхода.

Урок помогает разделить три вопроса:

1. какой пин использует программа;
2. какое логическое состояние на нём установлено;
3. безопасно ли собрана физическая нагрузка.

Если светодиод не мигает, такое разделение позволяет искать проблему по порядку, а не менять всё одновременно.

Схема подключения светодиода

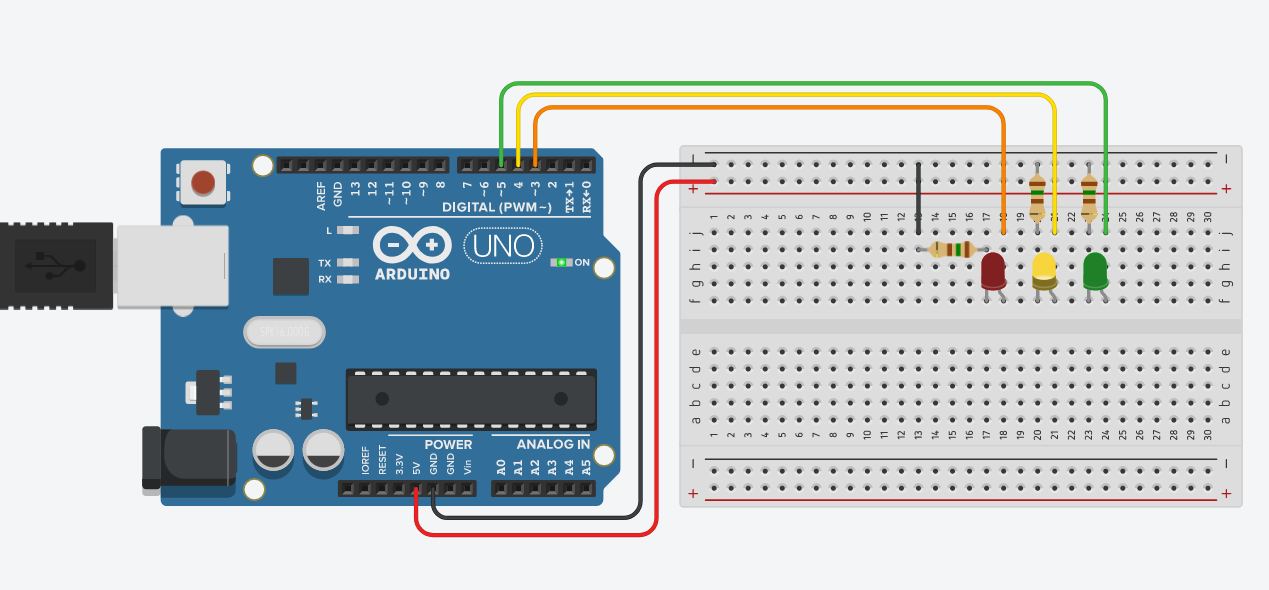

На скриншоте показан Arduino UNO, макетная плата, светодиоды и последовательные резисторы. Для первого опыта достаточно одного светодиода: пин Arduino соединяется с резистором, затем с анодом светодиода, а катод возвращается к GND.

Узел	Куда подключить	Зачем
цифровой пин	к резистору и LED-цепи	программа задаёт HIGH или LOW
резистор	последовательно со светодиодом	ограничивает ток
катод LED	к общей земле GND	замыкает цепь через плату

Главная идея

Цифровой выход имеет два логических состояния:

Состояние	Смысл в программе	Типичное поведение цепи «пин → LED → GND»
HIGH	логическая единица	ток может течь, LED включается
LOW	логический ноль	разность потенциалов мала, LED выключается

Фактические уровни напряжения, допустимый ток GPIO и назначение пинов нужно смотреть в документации конкретной платы. HIGH не означает универсальные 5 В: существуют платы с другой логикой.

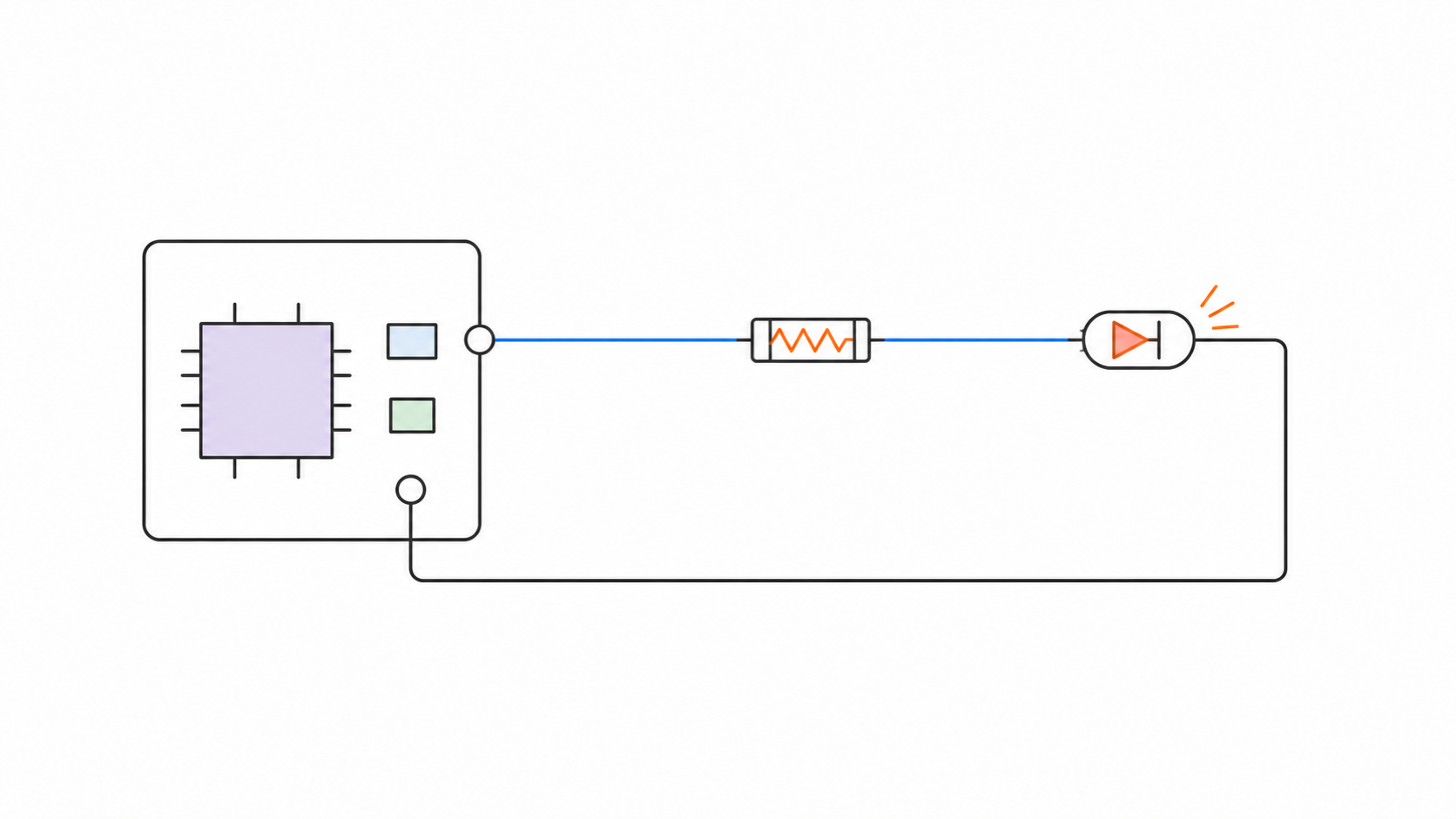

Собираем цепь безопасно

Во внешней цепи компоненты соединены последовательно:

цифровой пин → резистор → анод LED → катод LED → GND

Резистор ограничивает ток. Без него ток определялся бы в основном внутренними сопротивлениями светодиода и выхода, что может повредить компоненты. Ставить резистор до или после LED в одной последовательной ветви электрически допустимо: ток через элементы одинаков.

У светодиода есть полярность. В распространённом выводном корпусе длинная ножка часто является анодом, а плоская грань корпуса помогает найти катод, но маркировку конкретного компонента лучше проверить по документации или мультиметром в режиме проверки диодов.

Номинал резистора оценивают по закону Ома:

R = (Vout − Vf) / I

Здесь Vout — уровень выхода, Vf — прямое падение напряжения LED, I — выбранный ток. Эти значения зависят от платы, цвета LED и условий. Для учебной схемы выбирают ток ниже допустимых пределов как светодиода, так и GPIO, сверяясь с документацией. Расчётный номинал округляют вверх до доступного стандартного значения и затем проверяют измерением.

Встроенный светодиод

У многих плат есть встроенный светодиод. На классической Arduino UNO он связан с пином 13. На других платах номер и активный уровень могут отличаться, поэтому описание платы всё равно нужно проверять.

Первая программа

const int ledPin = 13;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(500);

  digitalWrite(ledPin, LOW);
  delay(500);
}

После запуска происходит повтор:

1. setup() один раз настраивает пин как выход;
2. loop() устанавливает HIGH;
3. программа ждёт 500 мс;
4. устанавливает LOW;
5. снова ждёт 500 мс;
6. среда Arduino вызывает loop() заново.

Полный период равен сумме времени включения и выключения — в этом примере примерно 1000 мс плюс небольшое время выполнения команд. Частота мигания получается около одного цикла в секунду.

Что делает pinMode

GPIO может работать в разных режимах. Вызов

pinMode(ledPin, OUTPUT);

переводит выбранный пин в режим цифрового выхода. Делать это принято в setup(), потому что назначение роли обычно нужно один раз после старта.

Если вызвать digitalWrite(HIGH) для пина, который остался входом, на типичных Arduino-совместимых ядрах это включает внутреннюю подтяжку, а не превращает пин в силовой выход. Поэтому пропущенный pinMode(..., OUTPUT) способен дать очень слабое или неожиданное поведение.

Что делает digitalWrite

Сигнатура вызова:

digitalWrite(pin, value);

Первый аргумент выбирает пин, второй — HIGH или LOW. Функция не создаёт плавный уровень и не задаёт яркость. Она переключает цифровое состояние.

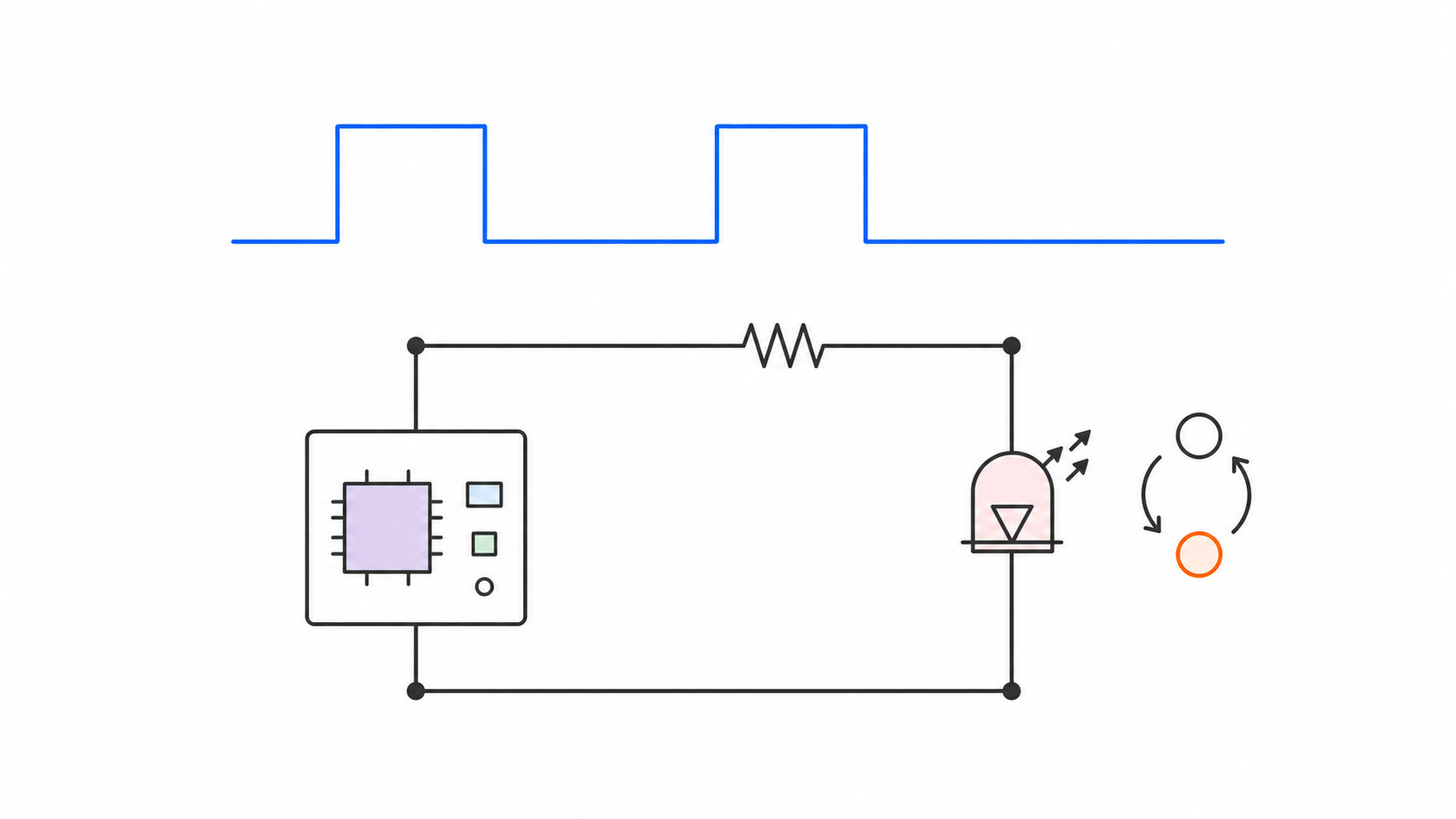

Верхняя прямоугольная линия на рисунке — временная диаграмма логических состояний, а не дополнительный провод и не PWM-регулирование яркости. Нижняя часть показывает физическую цепь. Два кружка справа обозначают чередование состояний LED «выключен» и «включён».

delay() и длительность состояний

delay(500) приостанавливает выполнение текущего потока примерно на 500 миллисекунд. В простом тесте это удобно. Но робот во время задержки не доходит до следующей строки loop() и не обрабатывает там кнопку или датчик.

Способ	Преимущество	Ограничение
delay()	короткий и понятный код	блокирует дальнейшее выполнение
сравнение millis()	можно обслуживать несколько задач	нужно хранить время и состояние
аппаратный таймер/библиотека	точное или фоновое управление	зависит от платы и конфликтов ресурсов

Неблокирующий вариант:

const int ledPin = 13;
const unsigned long intervalMs = 500;

unsigned long previousMs = 0;
bool ledState = false;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  const unsigned long currentMs = millis();

  if (currentMs - previousMs >= intervalMs) {
    previousMs = currentMs;
    ledState = !ledState;
    digitalWrite(ledPin, ledState ? HIGH : LOW);
  }

  // Здесь можно быстро опрашивать кнопку или датчик.
}

Этот скетч не ждёт внутри delay(): он много раз проходит через loop() и переключает LED только при достижении интервала.

Внешний LED на выбранном пине

При использовании внешнего светодиода указывают фактический пин:

const int ledPin = 8;

void setup() {
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, LOW);
}

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(200);
  digitalWrite(ledPin, LOW);
  delay(800);
}

Здесь LED включён около одной пятой периода. Это всё ещё два отдельных длительных цифровых состояния, созданных программой с delay(), а не аппаратный PWM-сигнал. В уроке про analogWrite() переключение формирует аппаратный периферийный блок на подходящем пине и оно продолжается между вызовами.

Перед подключением проверьте:

• допускает ли выбранный контакт обычный GPIO;
• совпадает ли номер в коде с маркировкой платы;
• есть ли общий GND;
• правильно ли ориентирован LED;
• установлен ли последовательный резистор;
• не превышены ли электрические пределы платы.

Светодиод как отладочный маркер

LED можно включать в определённых местах алгоритма:

const int ledPin = 13;
const int sensorPin = A0;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  const int sensorValue = analogRead(sensorPin);
  const bool alert = sensorValue > 600;
  digitalWrite(ledPin, alert ? HIGH : LOW);
}

Порог 600 приведён только для структуры кода. Диапазон АЦП и подходящая граница зависят от платы, опорного напряжения, схемы и датчика. Сначала выведите реальные значения в Serial и только затем выбирай порог.

Такой индикатор помогает понять, считает ли программа условие истинным, даже если исполнительный механизм пока не подключён.

Поиск неисправности по цепочке

Симптом	Возможная причина	Безопасная проверка
LED не включается	перепутана полярность	обесточить, проверить ориентацию
светится очень слабо	пин остался входом или резистор слишком велик	проверить pinMode, затем расчёт
всегда включён	неверный пин или инвертированная схема платы	протестировать явные HIGH/LOW
плата перезагружается	короткое замыкание или перегрузка	немедленно отключить питание, проверить монтаж
мигание мешает кнопке	блокирующие задержки	перейти к проверке millis()

При изменении монтажа сначала отключай питание. Не проверяй короткое замыкание прикосновением и не увеличивай ток ради яркости.

Что запомнить о цифровом выходе

• Сначала пин настраивают как OUTPUT.
• digitalWrite() выбирает HIGH или LOW, а не промежуточную яркость.
• Внешний LED требует последовательного токоограничивающего резистора.
• Логические уровни и токовые пределы зависят от платы.
• delay() подходит для первого теста, но блокирует основную последовательность.
• Светодиод полезен как простой индикатор состояния программы.

Практика

Задание 1

Соберите внешний LED с рассчитанным последовательным резистором на допустимом GPIO своей платы. Нарисуйте цепь и отметьте анод, катод и GND до подачи питания.

Задание 2

Измените соотношение времени включения и выключения так, чтобы полный период остался тем же. Измерьте период секундомером или логическим анализатором.

Задание 3

Перепишите мигание без delay() через millis(). Одновременно выводи счётчик проходов loop() в Serial с разумным интервалом.

Задание 4

Добавьте второй цифровой индикатор состояния алгоритма, не превышая допустимую нагрузку GPIO. Придумайте разные временные шаблоны для двух режимов робота.

Проверьте себя

1. Для чего нужен pinMode(pin, OUTPUT)?
2. Какие состояния принимает digitalWrite()?
3. Почему внешнему LED нужен последовательный резистор?
4. Как определить полярность светодиода надёжнее внешнего вида?
5. Почему HIGH не означает универсальные 5 В?
6. Что делает delay() с выполнением кода в loop()?
7. Чем обычное мигание отличается от PWM?
8. В каком порядке искать причину, если LED не светится?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• GPIO — универсальный цифровой контакт ввода-вывода микроконтроллера.
• Цифровой выход — пин, устанавливающий одно из логических состояний.
• HIGH — логическое высокое состояние.
• LOW — логическое низкое состояние.
• Анод — вывод LED, через который условный ток входит при прямом включении.
• Катод — второй вывод LED, обычно направленный к более низкому потенциалу.
• Токоограничивающий резистор — последовательный компонент, ограничивающий ток LED.
• Период — время полного повторения последовательности состояний.

Связанные темы

• Первая программа — устройство setup() и loop().
• Циклы — повторение сигнальных последовательностей.
• analogWrite: плавное мигание светодиодом — управление средней яркостью через PWM.
• digitalRead: обработка кнопки — управление индикатором по входному событию.
