Сервопривод

Хобби-сервопривод объединяет мотор, редуктор, датчик положения и внутренний регулятор. Arduino не включает обмотки напрямую: она передаёт периодический управляющий импульс, а электроника внутри корпуса старается повернуть вал в соответствующее положение.

Коротко

У сервопривода обычно три соединения: сигнал, питание и GND. Сигнал идёт от Arduino, питание подаётся от подходящего внешнего источника, а земли источника и контроллера объединяются. Допустимое напряжение, ток, диапазон и длительности импульсов проверяют по документации конкретной модели.

Зачем это нужно

Обычный коллекторный мотор удобно вращает колесо, но без датчика и регулятора не знает, где находится его вал. Сервопривод получает команду положения и сам сравнивает её с внутренней обратной связью. Поэтому он подходит для задач, где нужен ограниченный управляемый поворот:

• направлять датчик расстояния влево и вправо;
• открывать небольшую заслонку;
• поворачивать рулевую тягу;
• перемещать лёгкий захват манипулятора;
• нажимать механическую кнопку;
• устанавливать указатель на шкале.

Серво не гарантирует точный угол только потому, что программа передала число 90. Реальное положение зависит от конструкции, калибровки, нагрузки, питания и механических упоров.

Главная идея

Между Arduino и сервоприводом разделены команда и энергия:

Arduino -> импульс положения -> вход сервопривода
источник -> ток двигателя -> питание сервопривода

Внутренний регулятор сравнивает требуемое положение с показанием датчика на валу. Если есть ошибка, мотор через редуктор перемещает выходной вал. Когда ошибка достаточно мала, привод удерживает положение, периодически корректируя его при внешней нагрузке.

Это замкнутый контур внутри самого устройства. Скетч обычно не получает фактический угол обратно, если сервопривод не имеет отдельного интерфейса обратной связи.

Что находится внутри

Узел	Роль	Что замечает пользователь
двигатель	создаёт вращение	потребляет значительный ток при движении и удержании
редуктор	уменьшает скорость и увеличивает момент	даёт люфт и ограничивает скорость
датчик положения	сообщает внутренней электронике положение вала	определяет качество обратной связи
регулятор	сравнивает команду с положением	перемещает и удерживает вал
выходной вал и качалка	передают движение механизму	имеют допустимую нагрузку и геометрию
корпусные упоры	ограничивают ход у позиционного серво	не позволяют безопасно вращать вал бесконечно

Есть сервоприводы непрерывного вращения. У них команда обычно задаёт направление и скорость относительно нейтральной точки, а не абсолютный угол. Нельзя переносить код позиционного серво на такую модель без проверки её руководства.

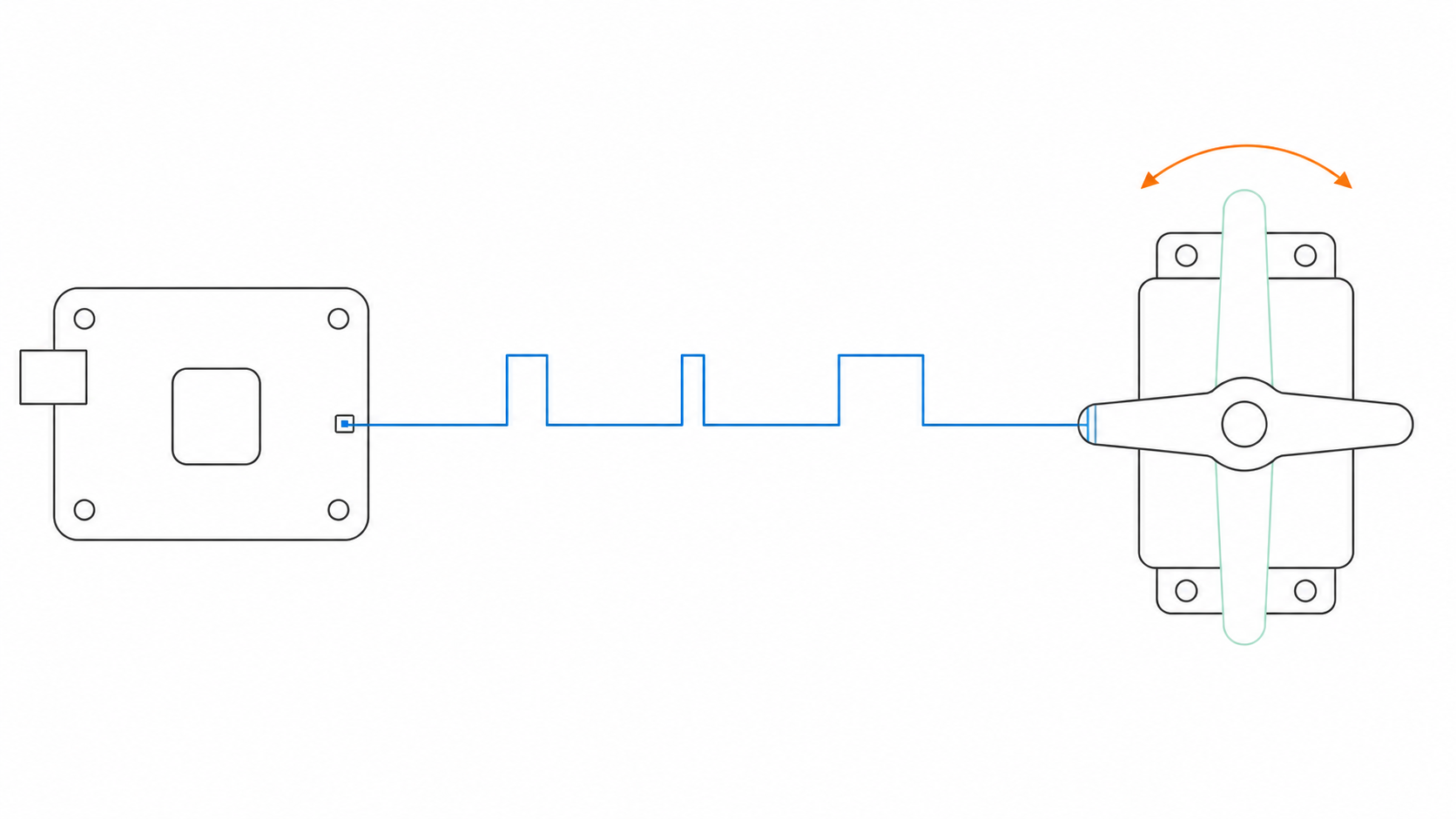

Управляющие импульсы

Хобби-сервопривод различает команды по длительности активной части периодически повторяющегося импульса. Частота повторения, допустимые границы и соответствующие положения зависят от модели и управляющей электроники.

Часто в учебных материалах встречаются ориентиры около 1–2 мс внутри периода порядка 20 мс. Их нельзя считать безопасной универсальной спецификацией. Некоторые серво принимают более широкий или узкий диапазон, имеют другую нейтраль и допускают иную частоту. Начинать следует с нейтральной команды и диапазона из datasheet.

Представление команды	Преимущество	Ограничение
write(angle)	понятные условные значения от 0 до 180	число не гарантирует физический угол в градусах
writeMicroseconds(us)	прямое управление длительностью импульса	границы нужно знать для конкретного серво
attach(pin)	быстрое подключение с настройками библиотеки	используются значения по умолчанию
attach(pin, min, max)	позволяет задать проверенный диапазон	неверные границы могут упереть механику в стопор

Сигнал не является PWM мощности

Импульсы задают положение внутреннему контроллеру. Они не питают мотор и не регулируют его среднюю мощность так, как analogWrite() управляет внешним H-мостом.

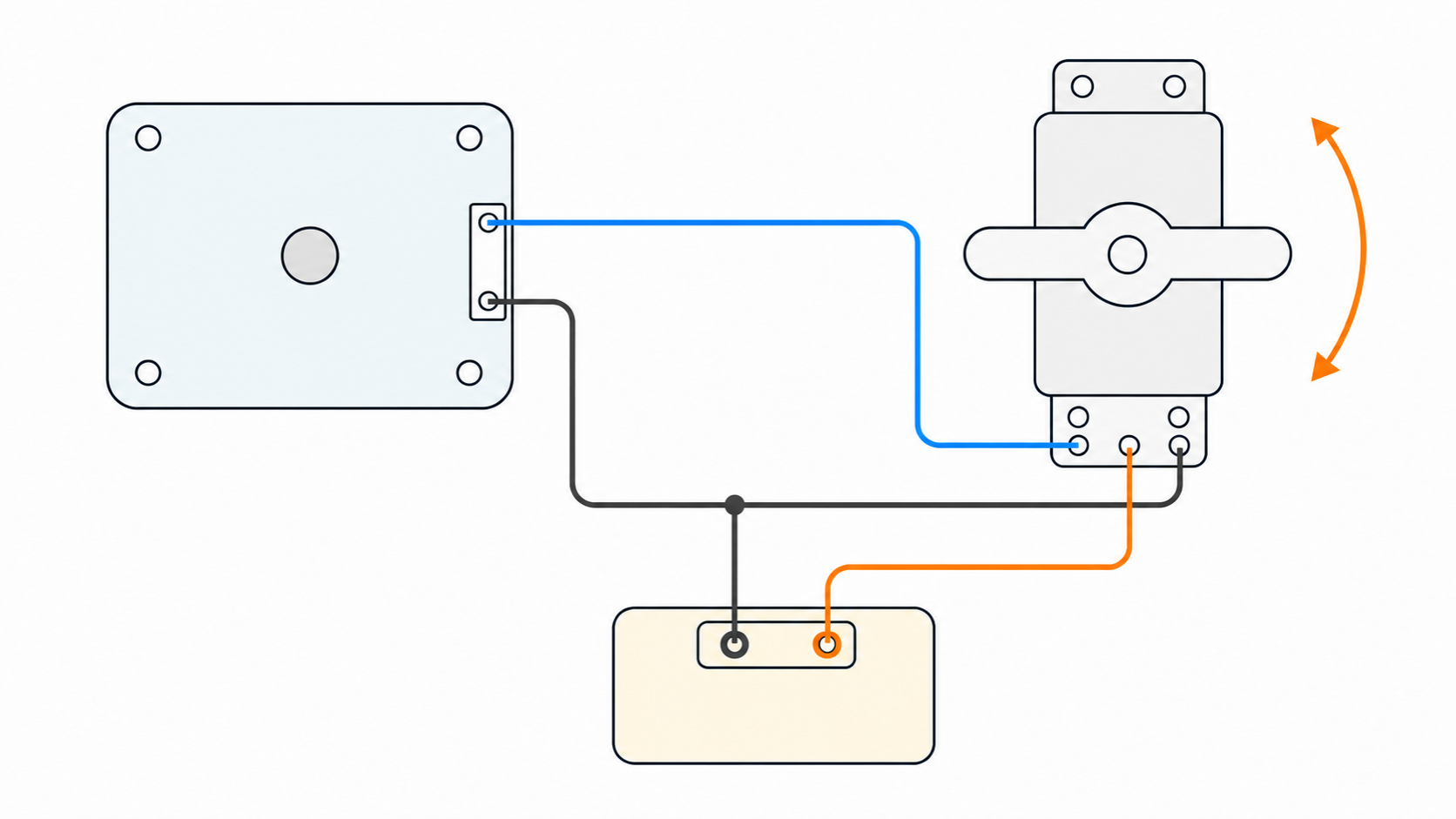

Три провода и отдельное питание

Цвета проводов не стандартизованы полностью, поэтому назначение подтверждают документацией или маркировкой модели. Обычно есть:

1. питание сервопривода;
2. общий GND;
3. управляющий сигнал.

Сигнал подключают к выбранному цифровому пину Arduino. Положительный вывод внешнего источника идёт к питанию серво, а отрицательный — к его GND. Землю Arduino соединяют с тем же GND, иначе уровень сигнала не имеет общей точки отсчёта.

Не подключайте мощный сервопривод к выводу 5V платы только потому, что разъём подходит. Во время старта, удержания нагрузки или блокировки ток может вызвать просадку и перезапуск контроллера. Источник, проводка и разъёмы должны выдерживать пиковую нагрузку. Напряжение выбирают по спецификации привода; повышать его ради скорости без разрешения производителя нельзя.

Конденсатор рядом с сервоприводом иногда уменьшает краткие провалы, но не превращает слабый источник в мощный. Его номинал и допустимое напряжение подбирают для конкретной схемы.

Первая программа с Servo

Официальная библиотека Servo формирует управляющие импульсы программным интерфейсом. Минимальный скетч устанавливает нейтральное положение, затем медленно меняет команду между двумя безопасными значениями.

#include <Servo.h>

Servo scanner;

const uint8_t servoPin = 9;
int position = 60;
int step = 1;
unsigned long lastMove = 0;

void setup() {
  scanner.attach(servoPin);
  scanner.write(position);
}

void loop() {
  const unsigned long now = millis();
  if (now - lastMove < 20) {
    return;
  }

  lastMove = now;
  position += step;

  if (position >= 120 || position <= 60) {
    step = -step;
  }

  scanner.write(position);
}

Вместо длинного delay() программа сравнивает время через millis(). Между перемещениями контроллер может читать датчики или Serial. Диапазон 60…120 выбран как осторожный учебный пример, а не как калибровка любого механизма.

Почему объект создаётся до setup()

Servo scanner; создаёт объект, представляющий один привод. В setup() метод attach() связывает его с пином. В loop() метод write() изменяет команду. Если приводов несколько, для каждого создают свой объект и проверяют ограничения библиотеки и таймеров на конкретной плате.

Механика важнее красивого скетча

До подключения тяги серво проверяют без нагрузки. Качалку устанавливают после команды нейтрального положения так, чтобы механизм имел запас хода в обе стороны.

Порядок безопасной сборки:

1. Снимите тягу или освободите механизм.
2. Подайте нейтральную команду.
3. Установите качалку в приблизительно среднее механическое положение.
4. Вручную проверьте, не упирается ли механизм раньше допустимого хода серво.
5. Начните с узкого программного диапазона.
6. Расширяйте его малыми шагами, контролируя звук, ток и нагрев.

Если вал дошёл до упора, а программа продолжает требовать движение, мотор остаётся под нагрузкой. Гул, нагрев и высокий ток — признаки, что испытание нужно сразу остановить.

Пример: поворотный датчик расстояния

Допустим, датчик установлен на качалке и робот сравнивает свободное пространство слева и справа. Простой цикл состоит из состояний:

Состояние	Команда серво	Действие программы
центр	среднее положение	базовое измерение впереди
переход влево	левое безопасное положение	ждёт завершения движения
измерение слева	положение удерживается	получает несколько показаний
переход вправо	правое безопасное положение	снова ждёт механику
измерение справа	положение удерживается	сравнивает расстояния

Измерять сразу после write() неверно: команда передаётся быстро, но валу нужно физическое время. Вместо фиксированной большой задержки можно построить неблокирующий автомат состояний на millis() и экспериментально выбрать минимальное время стабилизации.

Провода датчика закрепляют с запасом длины и без натяжения. Они не должны попадать в качалку, ограничивать поворот или наматываться на вал.

Калибровка без опасного упора

Для механизма полезно различать три диапазона:

• электрический — импульсы, которые принимает сервопривод;
• механический — ход самого редуктора и корпуса;
• рабочий — безопасный ход собранной конструкции.

Рабочий диапазон обычно самый узкий. Его границы хранят в именованных константах, например leftLimit и rightLimit, а не разбрасывают числа по программе. Команду датчика или джойстика ограничивают функцией constrain() либо переводят через map(), проверив исходные диапазоны.

Типичные неполадки

Симптом	Вероятная проверка
серво не двигается	общий GND, сигнальный пин, attach(), напряжение источника
Arduino перезапускается	мощность источника, пиковый ток, проводку питания
вал дрожит	стабильность питания, контакт сигнала, частоту обновления, нагрузку
ход не соответствует команде	тип серво, калибровку импульсов, механическую геометрию
серво гудит и нагревается	упор, перегрузку, слишком широкие границы
другие PWM-выходы изменили работу	использование таймеров библиотекой на этой плате

Отладку начинают с одного сервопривода, короткого сигнального провода и известного источника. Затем добавляют механику и остальные узлы по одному.

Что запомнить о сервоприводе

• Позиционный серво содержит внутреннюю обратную связь, но скетч обычно не читает фактический угол.
• Сигнал задаёт команду длительностью импульса, а энергию мотор получает по отдельному питанию.
• Общий GND между источником, сервоприводом и Arduino обязателен.
• Значения импульсов, напряжение, ток и диапазон зависят от модели.
• write(90) — удобная команда API, а не обещание измеренного угла 90°.
• Рабочий диапазон механизма выбирают уже электрического и механического пределов.

Практика

Задание 1. Проверка паспорта

Для имеющегося сервопривода найдите официальную спецификацию. Выпишите допустимое питание, тип управления, диапазон импульсов, скорость, момент и токовые сведения, если они приведены. Не переносите параметры от похожей модели.

Задание 2. Безопасный центр

Соберите стенд с внешним источником и общей землёй. Напишите скетч, который устанавливает одно среднее положение. До включения нарисуйте карту трёх соединений и покажите её наставнику.

Задание 3. Неблокирующее движение

Измените пример так, чтобы кнопка останавливала сканирование в текущем положении без задержки реакции. Готовый ответ не копируйте: определите необходимые состояния и переменные времени.

Задание 4. Рабочий диапазон

Для макета заслонки подберите безопасные левую и правую границы малыми шагами. Запишите признаки приближения к механическому упору и объясните, почему в коде нужен запас.

Проверьте себя

1. Какие узлы находятся внутри позиционного сервопривода?
2. Чем сервопривод отличается от обычного мотора с H-мостом?
3. Зачем нужна общая земля при внешнем питании?
4. Почему сигнал нельзя считать источником энергии двигателя?
5. Что на практике означает write(90)?
6. Почему нельзя считать один диапазон импульсов универсальным?
7. Зачем ждать движение перед измерением поворотным датчиком?
8. Чем рабочий диапазон отличается от механического предела серво?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Сервопривод — привод с мотором, редуктором, датчиком и внутренним регулятором.
• Обратная связь — сравнение фактического состояния с требуемым.
• Командный импульс — периодический сигнал, длительность которого кодирует требуемое состояние.
• Нейтраль — условное среднее положение либо точка остановки у непрерывного серво.
• Качалка — деталь на выходном валу для соединения с механизмом.
• Момент — способность привода создавать вращающее усилие.
• Механический упор — физическая граница движения конструкции.
• Рабочий диапазон — часть хода, безопасная для собранного механизма.
• Калибровка — подбор соответствия между программной командой и реальным положением.

Связанные темы

• Библиотеки Arduino — как подключается и читается API Servo.
• Функции — как оформить команды механизма отдельными операциями.
• Циклы — как организовать повторяющееся сканирование.
• analogRead: обработка датчика — как связать положение с показанием потенциометра.
